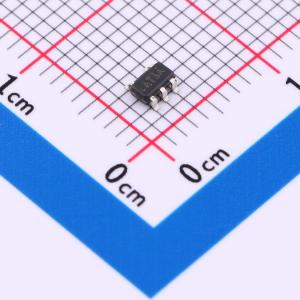

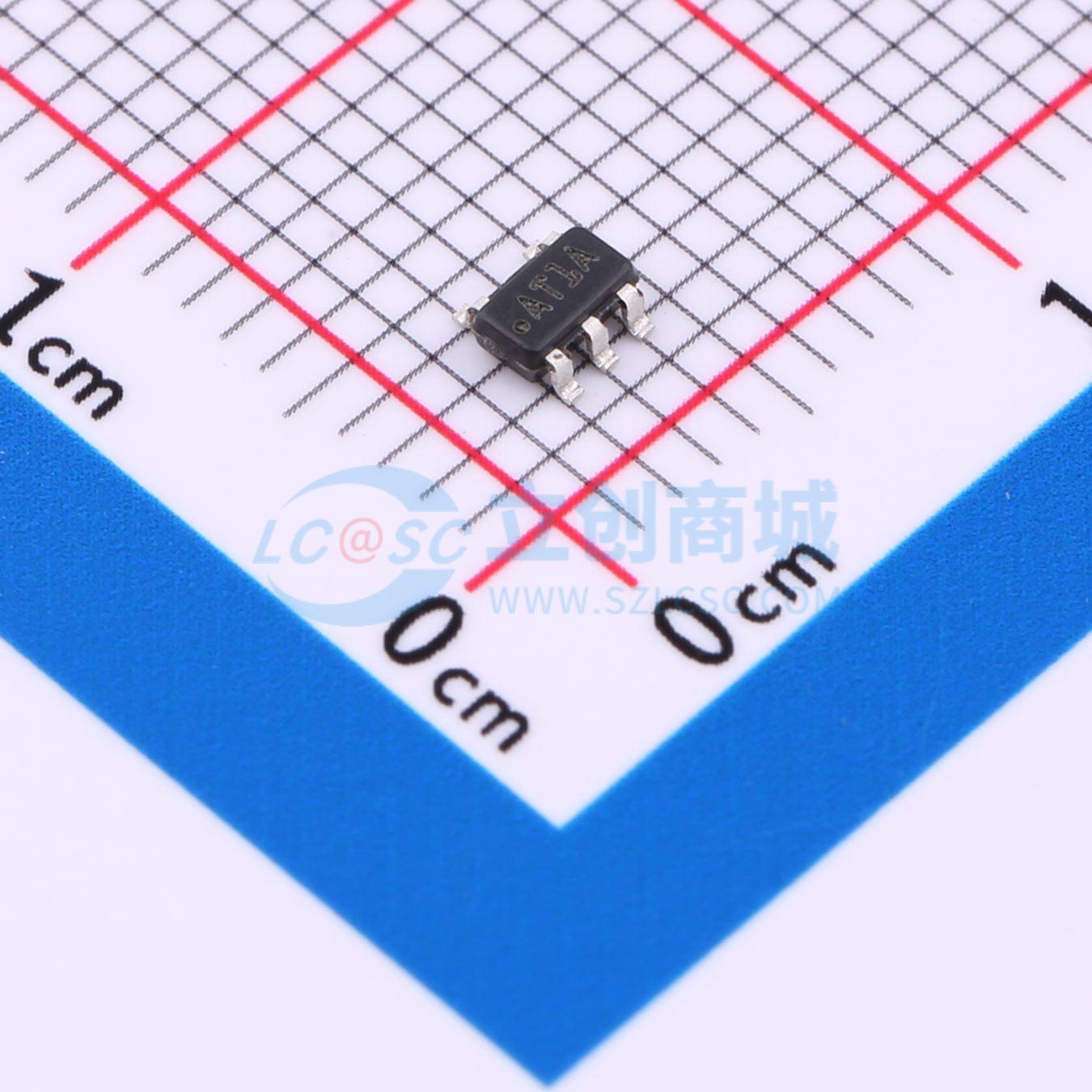

温馨提醒：图片仅供参考，商品以实物为准
LM6211MFX/NOPB
具备CMOS输入和24V工作电压的低噪声、轨到轨输出（RRO）运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM6211 单路、24V、17MHz、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM6211MFX/NOPB
- 商品编号
- C2060609
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 5.6V/us | |
| 输入偏置电流(Ib) | 2pA | |
| 输入失调电流(Ios) | 0.1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5.5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 98dB | |
| 静态电流(Iq) | 1.05mA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 5V~24V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LM6211是一款宽带宽低噪声运算放大器，带有CMOS输入级，支持5V至24V工作电压，具备宽电源电压范围、低输入偏置电流的特点，可采用单电源供电，单位增益稳定，带有接地检测CMOS输入级，可提供轨至轨输出摆幅，采用小型封装可适配超小尺寸电路板布局。
商品特性
- 电源电压范围为5V~24V
- 输入参考电压噪声为5.5 nV/√Hz
- 单位增益带宽为20 MHz
- 1/f转折频率为400 Hz
- 压摆率为5.6 V/μs
- 电源电流为1.05 mA
- 输入电容低至5.5 pF
- 工作温度范围为-40℃~125℃
- 1kHz、600Ω负载下总谐波失真为0.01
- 输出短路电流为25 mA
- 输入偏置电流低至2.3 pA
- 共模输入电容低，适配宽带宽高增益电路
- 内置有限ESD保护，具备输出短路保护功能
- 采用SOT-23小型封装
应用领域
- PLL环路滤波器
- 低噪声有源滤波器
- 应变计放大器
- 低噪声麦克风放大器
- 高保真音频电路
- 高压低噪声系统
