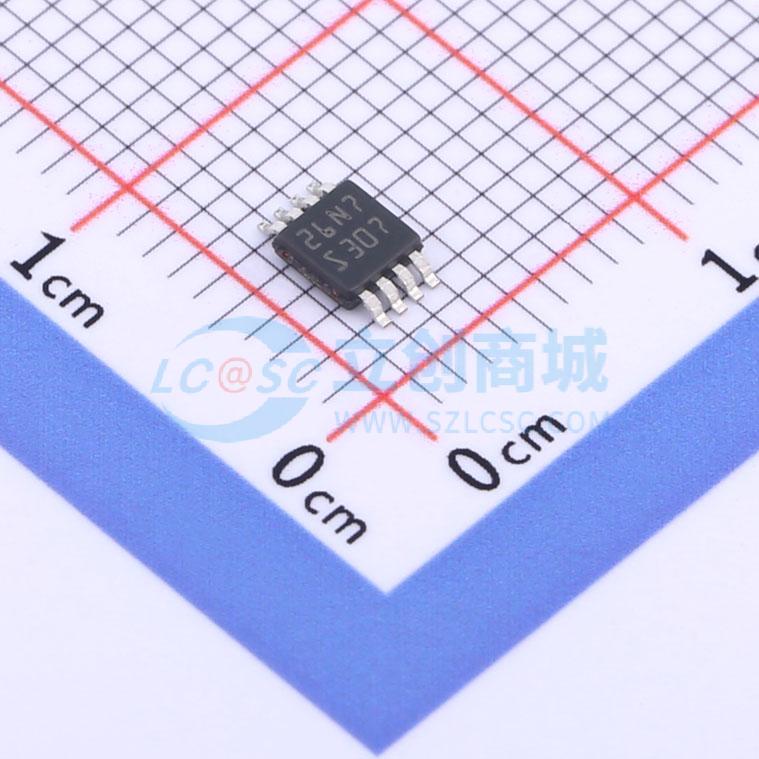

SM73307MME/NOPB
双精度、17 MHz、低噪声、CMOS 输入放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SM73307 双通道、精密、17MHz、低噪声 CMOS 输入放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SM73307MME/NOPB
- 商品编号
- C2060697
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 17MHz | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 1.75uV/℃ | |
| 压摆率(SR) | 9.5V/us | |
| 输入偏置电流(Ib) | 0.1pA | |
| 输入失调电流(Ios) | 0.01pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5.8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 1.3mA | |
| 输出电流 | 66mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
SM73307是一款双路低噪声、低失调CMOS输入轨到轨输出精密放大器，具备高增益带宽积，适合各类包括光伏在内的仪器应用。采用CMOS输入级，可实现100fA的输入偏置电流、5.8nV/√Hz的输入参考电压噪声、不超过±150μV的输入失调电压，适合精密应用。每通道仅消耗1.30mA电源电流，可提供17MHz的高增益带宽积，可在高闭环增益下实现精准放大。电源电压范围为1.8V至5.5V，适合对供电电压有低要求的便携式低功率应用。采用先进VIP50工艺制造，提供8引脚VSSOP封装，针对光伏和汽车市场采用了增强制造支持工艺，可靠性认证符合可再生能源等级与AEC-Q100标准的要求。内置有限的ESD保护，存储或操作过程中应采取防护措施，避免静电损坏MOS栅极。
商品特性
- 双路精密架构，CMOS输入，轨到轨输出摆幅
- 输入失调电压最大为±150μV
- 输入偏置电流为100fA
- 输入电压噪声为5.8nV/√Hz
- 增益带宽积为17MHz
- 单通道电源电流为1.30mA
- 电源电压范围1.8V~5.5V
- 1kHz频率下总谐波失真加噪声为0.001
- 工作温度范围-40℃~125℃
- 采用8引脚VSSOP封装
- 符合可再生能源等级、AEC-Q100标准要求
- 内置有限ESD保护
应用领域
- 光伏电子领域
- 有源滤波器与缓冲器
- 传感器接口应用
- 跨阻放大器
- 汽车领域
- 精密仪器应用
- 便携式低功率应用
