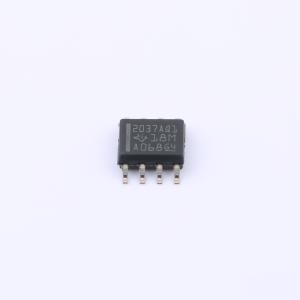

温馨提醒：图片仅供参考，商品以实物为准
TLE2037AQDRQ1
低噪声、高速、精密运算放大器，适用于汽车应用，有标准引脚小外形封装，具备ESD保护和饱和恢复功能
- 描述
- TLE2037A-Q1 汽车类 Excalibur 低噪声高速精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLE2037AQDRQ1
- 商品编号
- C2060725
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 50MHz | |
| 输入失调电压(Vos) | 25uV | |
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 压摆率(SR) | 7.5V/us | |
| 输入偏置电流(Ib) | 15nA | |
| 输入失调电流(Ios) | 90nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 131dB | |
| 静态电流(Iq) | 3.8mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -19V~-4V；4V~19V | |
| 功能特性 | 去补偿稳定 |
商品概述
TLE20x7和TLE20x7A属于单运算放大器，采用创新电路设计与高品质工艺控制，可实现优异的交流性能与直流精度，可用于对使用低精度器件的系统进行升级。
商品特性
- 符合汽车应用要求
- ESD防护能力超过2000V，机器模型测试条件下防护能力超过200V，测试条件为电容200pF，电阻0
- 结合了出色的直流精度与交流性能
- 单位增益带宽典型值为15MHz
- 噪声电压：10Hz频率下典型值为3.3nV/√Hz，1kHz频率下典型值为2.5nV/√Hz
- 输入偏移电压最大值为25μV
- 直流增益：负载电阻2kΩ时典型值为45V/μV，负载电阻600Ω时典型值为19V/μV
- 提供带标准引脚排布的小外形封装
- 输出带有饱和恢复电路
- TLE20x7最大偏移电压为100μV，TLE20x7A最大偏移电压为25μV，共模抑制比典型值131dB，电源电压抑制比典型值144dB，直流增益典型值45V/μV
- TLE2027和TLE2037相位裕度为55°
- TLE2037和TLE2037A经过去补偿处理，压摆率典型值为7.5V/μs，带宽可达50MHz，需要在闭环增益为5或更高的条件下工作以保证稳定性
- 提供多种封装选择，包含适用于高密度系统应用的行业标准8引脚小外形版本
- Q后缀器件工作温度范围为-40℃~125℃
- 最大额定参数：电源电压VCC+为19V，VCC-为-19V，差分输入电压±1.2V，输入电压范围为VCC±，单个输入电流±1mA，输出电流±50mA，流入VCC+总电流50mA，流出VCC-总电流50mA，25℃及以下温度下短路电流持续时间无限制，最高结温142℃，存储温度范围为-65℃~150℃，D封装热阻抗为101℃/W，D封装引脚距离壳体1.6mm处可耐受最高260℃温度10秒
应用领域
- 汽车电子领域应用
- 使用低精度器件的现有系统升级
