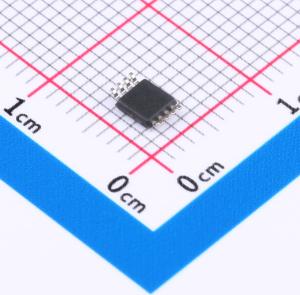

温馨提醒：图片仅供参考，商品以实物为准
OPA211MDGKTEP
OPA211MDGKTEP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA211-EP 增强型产品 1.1nV/rtHz 噪声、低功耗精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA211MDGKTEP
- 商品编号
- C2060728
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 45MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 350nV/℃ | |
| 压摆率(SR) | 27V/us | |
| 输入偏置电流(Ib) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 150nA | |
| 噪声密度(eN) | 1.1nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3.6mA | |
| 输出电流 | 30mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | -18V~-2.25V；2.25V~18V |
商品概述
OPA211系列精准运算放大器用一个只有3.6mA的电源电流实现极低1.1nV/√Hz噪声密度。这个系列产品还提供轨到轨输出摆幅，这大大增加了动态范围。
OPA211系列产品极低的电压和低电流噪声、高速度、和宽输出摆幅使得这些器件成为PLL应用中环路滤波放大器的出色选择。
在精准数据采集应用中，OPA211运算放大器系列产品在整个10V输出摆幅内实现16位精度所需的稳定时间为700nS。这个交流性能，与温度范围内只有125μV的偏移和0.35μV/°C的漂移组合在一起，使得OPA211成为驱动高精度16位模数转换器 (ADC)或者缓冲高分辨率数模转换器 (DAC)输出的理想选择。
211可在±2.25V至±18V的宽双电源范围，或者+4.5V至+36V的单电源范围内运行。小外形尺寸(MSOP)-8封装。这个运算放大器的额定温度范围TA=-55°C至+125°C
商品特性
- 低电压噪声：1kHz时为1.1nV/√Hz
- 输入电压噪声：80nVPP（0.1Hz至10Hz）
- 总谐波失真 (THD)+N: -136dB (G = 1, f = 1kHz)
- 偏移电压：180μV (最大值)
- 偏移电压漂移：0.35μV/°C (典型值)
- 低电源电流：每通道3.6mA（典型值）
- 单位增益稳定
- 增益带宽产品: 80MHz (G = 100)；45MHz (G = 1)
- 转换率：75V/μs
- 16位稳定时间：700ns
- 宽电源范围: ±2.25V至±18V，或者+4.5V至+36V
- 轨至轨输出
- 输出电流：30mA
应用领域
- 锁相环路 (PLL)环路滤波器
- 低噪声、低功耗信号处理
- 16位模数转换器(ADC)驱动器
- 数模转换器(DAC)输出放大器
- 有源滤波器
- 低噪声仪器放大器
- 超声波放大器
- 专业音频前置放大器
- 低噪声频率合成器
- 红外检测器放大器
- 水诊器放大器
- 地音探听器放大器
- 医疗应用
