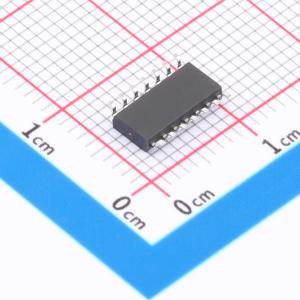

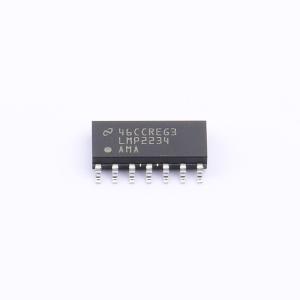

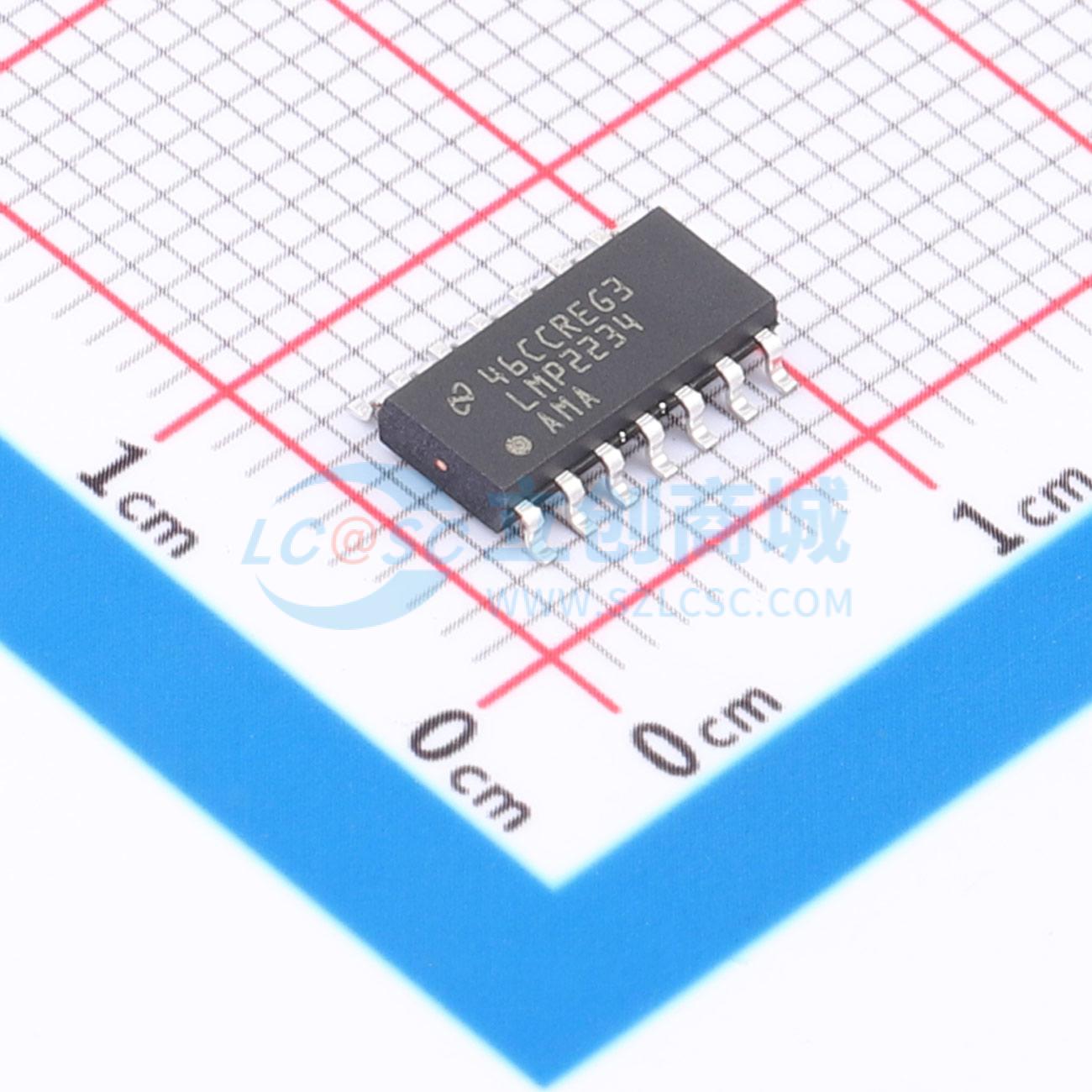

温馨提醒：图片仅供参考，商品以实物为准
LMP2234AMAX/NOPB
四路微功耗、1.6V、高精度、CMOS输入运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMP2234 具有 CMOS 输入的四通道微功耗、1.6V、精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP2234AMAX/NOPB
- 商品编号
- C2060743
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 130kHz | |
| 输入失调电压(Vos) | 10uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 58V/ms | |
| 输入偏置电流(Ib) | 0.02pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 60nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 36uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.6V~5.5V |
商品概述
LMP2234是一款四通道微功耗精密放大器，专为电池供电应用而设计。1.6至5.5V的工作电源电压范围以及仅50μW的静态功耗，可延长便携式系统的电池使用寿命。高阻抗CMOS输入使其非常适合仪器仪表和其他传感器接口应用。 LMP2234的最大失调电压为150μV，失调漂移为0.3μV/°C，偏置电流低至仅±20fA。这些精确的规格使LMP2234成为保持系统精度和长期稳定性的理想选择。 LMP2234具有轨到轨输出，输出摆幅距电源电压仅15mV，可增加系统动态范围。共模输入电压范围可低至负电源以下200mV，因此LMP2234非常适合单电源应用中的接地检测。 LMP2234提供14引脚SOIC和TSSOP封装。
商品特性
- 1.8V时的电源电流：31μA
- 工作电压范围：1.6V至5.5V
- 低失调电压温度系数：±0.75μV/°C（最大值）
- 失调电压：±150μV（最大值）
- 输入偏置电流：±20fA
- 电源抑制比：120dB
- 共模抑制比：97dB
- 开环增益：120dB
- 增益带宽积：130kHz
- 压摆率：58V/ms
- 输入电压噪声，f = 1kHz：60nV/√Hz
- 温度范围：-40°C至125°C
应用领域
- 精密仪器放大器
- 电池供电医疗仪器
- 高阻抗传感器
- 应变计电桥放大器
- 热电偶放大器
