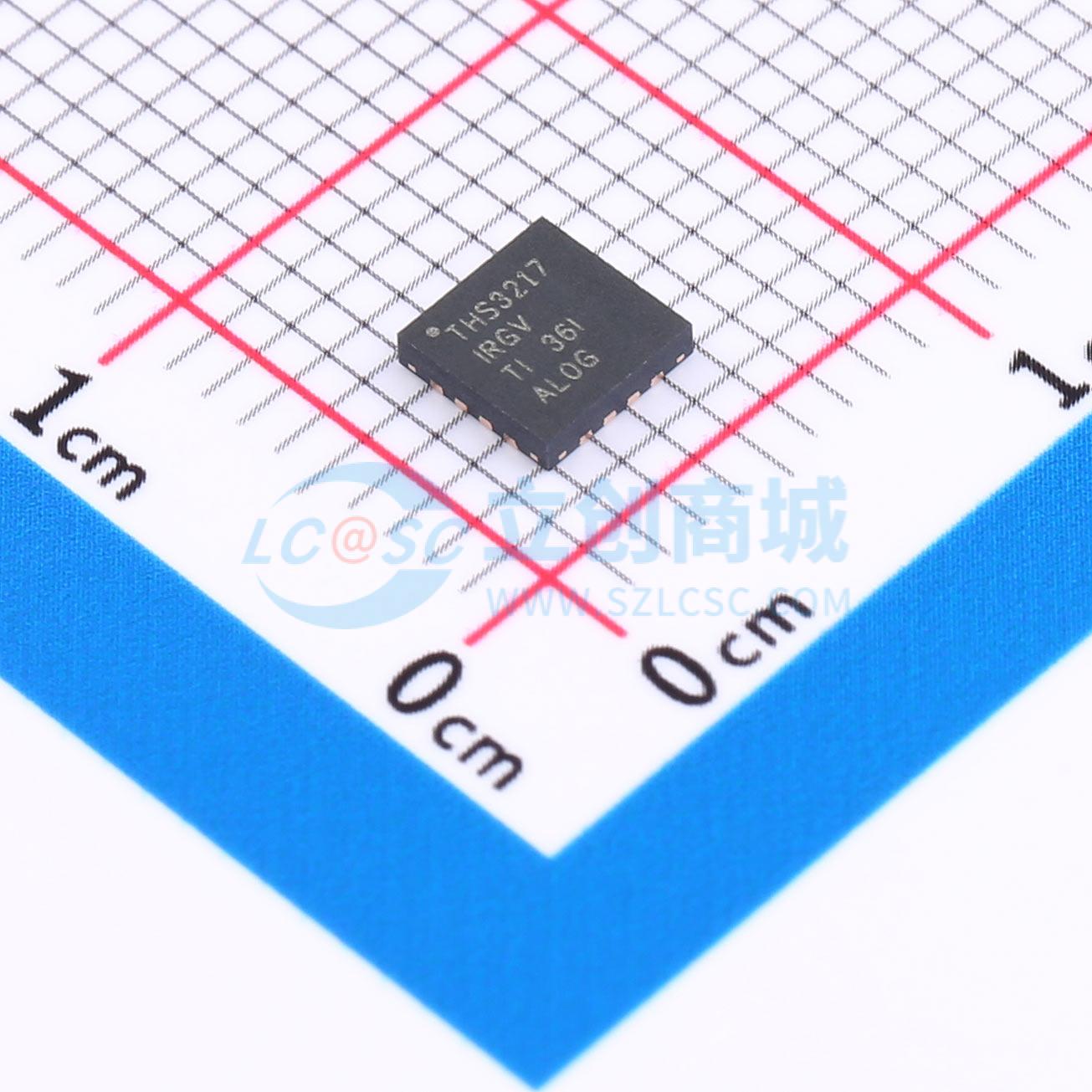

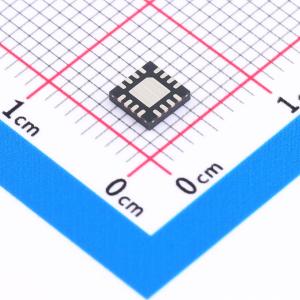

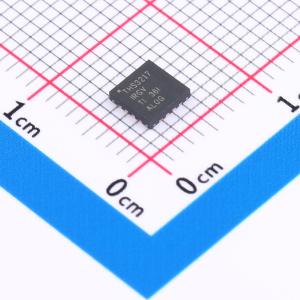

THS3217IRGVR
直流至800MHz、差分转单端、DAC输出放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS3217 直流至 800MHz、差分转单端、DAC 输出放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3217IRGVR
- 商品编号
- C2060681
- 商品封装
- VQFN-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 55dB | |
| 输入偏置电流(Ib) | 2uA | |
| 输入失调电压(Vos) | 8mV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 5000V/us | |
| 最大电源宽度(Vdd-Vss) | 15.8V | |
| 噪声密度(eN) | 18nV/√Hz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 110mA | |
| 输入失调电压温漂(Vos TC) | 40uV/℃ | |
| 输入失调电流(Ios) | 50nA | |
| 静态电流(Iq) | 34mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 推挽 | |
| 输入失调电流温漂(Ios TC) | 1nA/℃ | |
| 单电源 | 8V~15.8V | |
| 双电源(Vee ~ Vcc) | 4V~7.9V；-7.9V~-4V | |
| 稳定时间 | 5ns |
商品概述
THS3217整合了连接互补电流输出数模转换器(DAC)时所需的关键信号链组件。此双级放大器系统极具灵活性，可广泛应用于各类系统中以提供低失真、直流耦合的差分转单端信号处理。输入级会对DAC电阻端进行缓冲，并以2V/V的固定增益对信号进行差分至单端转换。差分转单端输出可在外部直接使用，也可经RLC滤波器或衰减器连接至内部输出功率级(OPS)的输入端。宽带、电流反馈输出功率级可在外部为全部引脚灵活设置增益。 输出功率级同相输入内部连接有一个2×1多路复用器(mux)，方便选择内部差分转单端级(D2S)输出或外部输入。 可选片上中间电压缓冲器提供了宽带、低输出阻抗电源，可在单电源运行期间通过信号路径级提供偏置。此功能可为运行电源电压最高为15.8V的应用提供非常简单的偏置方法。此缓冲器接外部输入后可实现直流纠错环路或简单的输出直流偏移功能。 一款配套器件，THS3215，能够以更低的静态功率和带宽提供相同的功能特性。THS3217和THS3215支持面向AWG应用的德州仪器(TI)新上市的高速DAC，例如DAC38J82。
商品特性
- 输入级：2V/V的内部增益
- 经缓冲的差分输入
- 单端低阻抗输出
- 全功率带宽：500MHz (2VPP)
- 输出级：可从外部配置增益
- 全功率带宽：500MHz (5VPP)
- 转换率：5000V/μs
- 单刀双掷(SPDT)输入开关/多路复用器
- 完整信号路径：输入级 + 输出级
- 二次谐波(HD2)（20MHz，5VPP接至100Ω负载）：–60dBc
- 三次谐波(HD3)（20MHz，5VPP接至100Ω负载）：–75dBc
- 10VPP输出接至100Ω负载，使用±6.5V分离电源
- 12VPP输出接至高容性负载，使用15V单电源
- 内部直流(DC)基准缓冲器，具有低阻抗输出
- 电源范围：分离电源：±4V至±7.9V；单电源：8V至15.8V
应用领域
- 数模转换器(DAC)输出放大器
- 宽带任意波形发生器(AWG)输出驱动器
- 前置驱动器接至>20VPP输出放大器(THS3091)
- 适用于压电式元件的单电源、高容性负载驱动器
