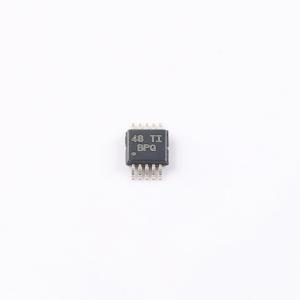

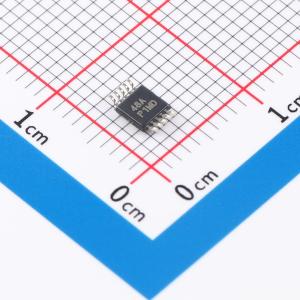

温馨提醒：图片仅供参考，商品以实物为准
OPA2890IDGSR
低功耗、宽带、带禁用功能的电压反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2890 具有禁用功能的双通道 250MHz 低功耗宽带电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2890IDGSR
- 商品编号
- C2059746
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.063333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 120MHz | |
| 输入失调电压(Vos) | 7.1mV | |
| 输入失调电压温漂(Vos TC) | 35uV/℃ | |
| 压摆率(SR) | 400V/us | |
| 输入偏置电流(Ib) | 2.1uA | |
| 输入失调电流(Ios) | 550nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 55dB | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~12V | |
| 双电源电压(Vee~Vcc) | -6V~-1.5V；1.5V~6V | |
| 功能特性 | 内置补偿；使能/关断功能 |
商品概述
OPA2890是一款带禁用功能的低功耗宽带电压反馈运算放大器，属于单位增益稳定型电压反馈运算放大器。全新内部架构可提供此前仅在宽带电流反馈运算放大器中具备的压摆率和全功率带宽，支持出色的单电源工作。使用单+5V电源供电时，可实现0.9V至4.1V的输出摆幅，拥有超过30mA驱动电流和210MHz带宽，适合用作RGB线路驱动器或单电源模数转换器输入驱动器。该产品1.1mA/通道的电源电流在+25℃下经过精确修整，配合低温漂特性，可保证更低的最大电源电流。可选禁用控制引脚仅MSOP-10封装提供，可进一步降低系统功耗：禁用引脚开路或保持高电平时，器件正常工作；引脚拉低后，单通道电源电流降至30μA以下，输出进入高阻抗状态。
商品特性
- 供电范围灵活，支持单电源+3V~+12V，双电源±1.5V~±6V
- 单位增益稳定
- +5V工作条件下带宽可达90MHz（G=2V/V）
- 输出摆幅可达±4.1V
- 压摆率可达400V/μs
- 静态电流低，为1.1mA/通道
- 禁用状态电流低，为30μA/通道
应用领域
- 视频线路驱动
- xDSL线路驱动/接收器
- 高速成像通道
- 模数转换器缓冲器
- 便携式仪器
- 跨阻放大器
- 有源滤波器
- ≤100kHz输入的低功耗直流耦合单端转差分驱动
