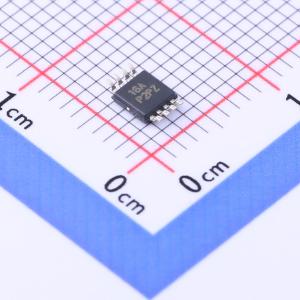

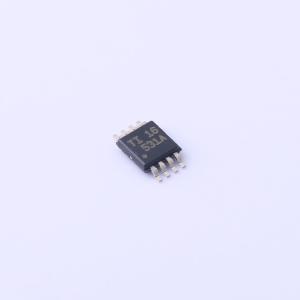

温馨提醒：图片仅供参考，商品以实物为准
THS4531AIDGKR
超低功耗、轨到轨输出、全差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4531A 超低功耗、RRO、全差动放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4531AIDGKR
- 商品编号
- C2059556
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 116dB | |
| 输入偏置电流(Ib) | 200nA | |
| 输入失调电压(Vos) | 100uV | |
| 增益带宽积(GBP) | 27MHz | |
| 压摆率(SR) | 390V/us | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 10nV/√Hz@1kHz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 22mA | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | 60nA | |
| 静态电流(Iq) | 250uA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 输入失调电流温漂(Ios TC) | 0.1nA/℃ | |
| 单电源 | 2.5V~5.5V | |
| 电源纹波抑制比(PSRR) | 108dB | |
| 稳定时间 | 60ns |
商品概述
THS4531A是一款低功耗、完全差分运算放大器，具有低于负电源轨和轨到轨输出的输入共模范围。此器件设计用于能耗和功率耗散都十分关键的低功率数据采集系统和高密度应用。 此器件特有精确输出共模控制，可实现驱动模数转换器 (ADC) 时的dc耦合。与低于负电源轨和轨到轨输出的输入共模范围相耦合，此控制可只使用2.5V至5V的单电源轻松实现单端接地基准信号源与逐次逼近 (SAR) 的连接和三角积分(ΔΣ) ADC的对接。 THS4531A也是一款用于通用、低功率差分信号调节应用的实用工具。 THS4531A可在介于 -40°C至 +125°C的扩展工业温度范围内运行。
商品特性
- 超低功耗:
- 电压：2.5V至5.5V
- 电流：250μA
- 省电模式：0.5μA (典型值)
- 全差分架构
- 带宽：36MHz
- 转换速率：200V/μs
- 总谐波失真(THD)：1kHz(1V RMS，RL = 2kΩ) 时为 -120dBc
- 输入电压噪声：10nV/√Hz(f = 1kHz)
- 高DC精度:
- Vos: ±100μV
- Vos漂移：±3μV/√°C (-40°C至 +125°C)
- A0L: 114dB
- 轨到轨输出 (RRO)
- 负电源轨输入 (NRI)
- 输出共模控制
应用领域
- 低功耗逐次逼近 (SAR)，三角积分模数转换器 (ADC) 驱动器
- 低功耗、高性能:
- 差分到差分放大器
- 单端到差分放大器
- 低功耗、宽带宽差分驱动器
- 低功耗、宽带宽差分信号调节
- 高通道数量和功率密集系统
