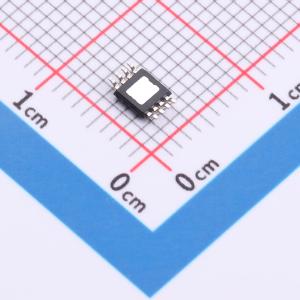

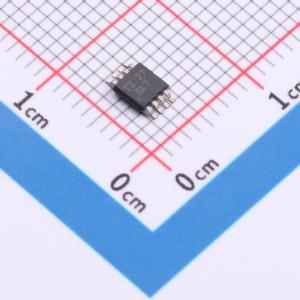

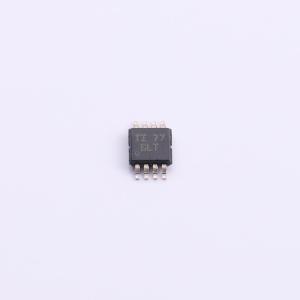

温馨提醒：图片仅供参考，商品以实物为准
THS4271MDGNREP
低噪声、高转换速率、单位增益稳定的电压反馈放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS4271-EP 增强型产品，低噪声、高压摆率、单位增益、稳定电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4271MDGNREP
- 商品编号
- C2058656
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 1.233333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 400MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 1V/ns | |
| 输入偏置电流(Ib) | 18uA | |
| 输入失调电流(Ios) | 8uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 3nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 72dB | |
| 静态电流(Iq) | 34mA | |
| 输出电流 | 160mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | 5V~10V | |
| 双电源电压(Vee~Vcc) | -5V~-2.5V；2.5V~5V | |
| 功能特性 | 内置补偿 |
商品概述
THS4271是一款低噪声、高压摆率、单位增益稳定的电压反馈放大器，可在低至5V的电源电压下工作。该器件结合低噪声、高压摆率、宽带宽、低失真与单位增益稳定特性，在多个交流参数上具备高性能，可在更宽频带内提供更高动态范围，不存在非补偿放大器的稳定性问题。当芯片结温超过+60℃时，该器件可能出现低电平振荡，不建议用于新设计。该器件提供SOIC、带PowerPAD的MSOP以及带PowerPAD的无铅MSOP封装，可提供-55℃~125℃温度范围产品，具备可控基线、单一组装测试站点、单一生产站点、延长产品生命周期、延长产品变更通知、产品可追溯性特点。
商品特性
- 支持单位增益稳定
- 电压噪声低，噪声密度为3nV/√Hz
- 压摆率高，可达1000V/μs
- 失真度低，30MHz条件下总谐波失真为-92dBc
- 带宽宽，可达1.4GHz
- 支持+5V、±5V两种工作电源电压
- 提供评估模块
应用领域
- 高线性度模数转换器前置放大器
- 无线通信接收机
- 差分转单端转换
- 数模转换器输出缓冲
- 有源滤波
- 医疗领域应用
