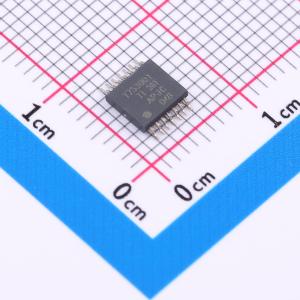

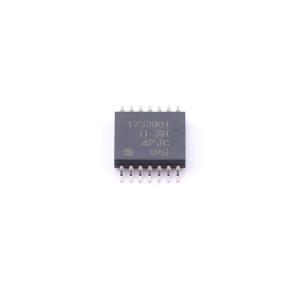

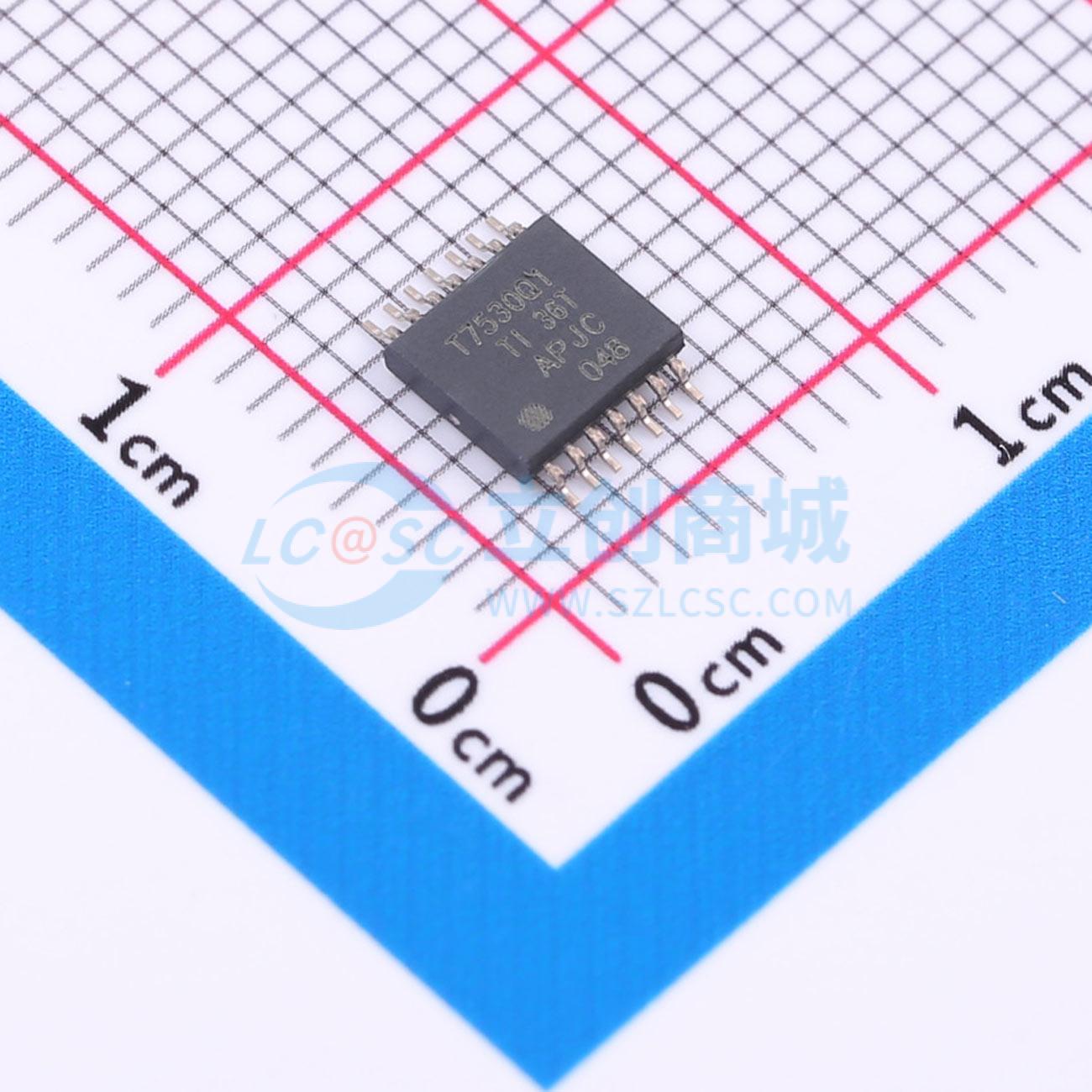

温馨提醒：图片仅供参考，商品以实物为准
THS7530QPWPRQ1
高速、全差分、连续可变增益放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- THS7530-Q1 汽车类、300MHz、全差分、连续可变增益放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS7530QPWPRQ1
- 商品编号
- C2058685
- 商品封装
- HTSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 300MHz | |
| 输入失调电压(Vos) | 100mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.25V/ns | |
| 输入偏置电流(Ib) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 1.1nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 114dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 40mA | |
| 输出电流 | 16mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~5.5V |
商品概述
THS7530-Q1 采用先进的 BiCom IIISiGe 互补双极工艺制造。是一款带有压控增益的直流耦合高带宽放大器。该放大器具有高阻抗差分输入和低阻抗差分输出，提供高带宽增益控制、输出共模控制和输出电压钳位功能。 该器件在 300MHz 带宽下的动态性能优异。当频率为 32MHz，同时将 1 VPP 输出施加于 400Ω 负载，三次谐波失真为–61dBc。 增益控制（单位：dB）呈线性变化。在 0V 至 0.9V 电压范围内，增益以 38.8dB/V 的斜率由 11.6dB 变化为 46.5dB。 输出电压限制功能用于限制输出电压摆幅并避免后续级发生饱和。 该器件可在汽车级温度范围内（ -40°C 至 +125°C）额定运行。
商品特性
- 适用于汽车电子应用，具有符合 AEC - Q100 标准的下列结果：
- 器件温度 1 级： -40°C 至 +125°C 的环境运行温度范围
- 器件人体放电模式(HBM) 分类等级 2
- 器件组件充电模式(CDM) 分类等级 C6
- 低噪声：Vn = 1.1 nV/√Hz，噪声系数 = 9dB
- 低失真：
- 频率为 32MHz 时：HD2 = -65dBc，HD3 = –61dBc
- 频率为 70MHz 时：MD3 = -62dBc，OIP3 = 21dBm
- 300MHz 带宽增益斜率：38.8dB/V
- 全差分输入和输出
- 输出共模电压控制
- 输出电压限制
- 通信中的系统增益校准
- 仪表中的可变增益
应用领域
- 超声波应用
- 声纳和雷达中的时间增益放大器
- 通信和视频中的自动增益控制
