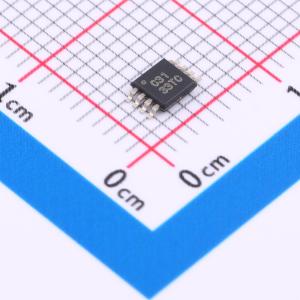

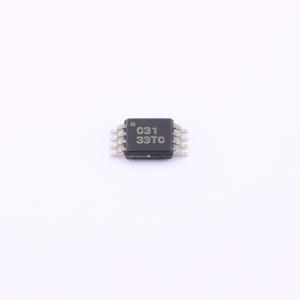

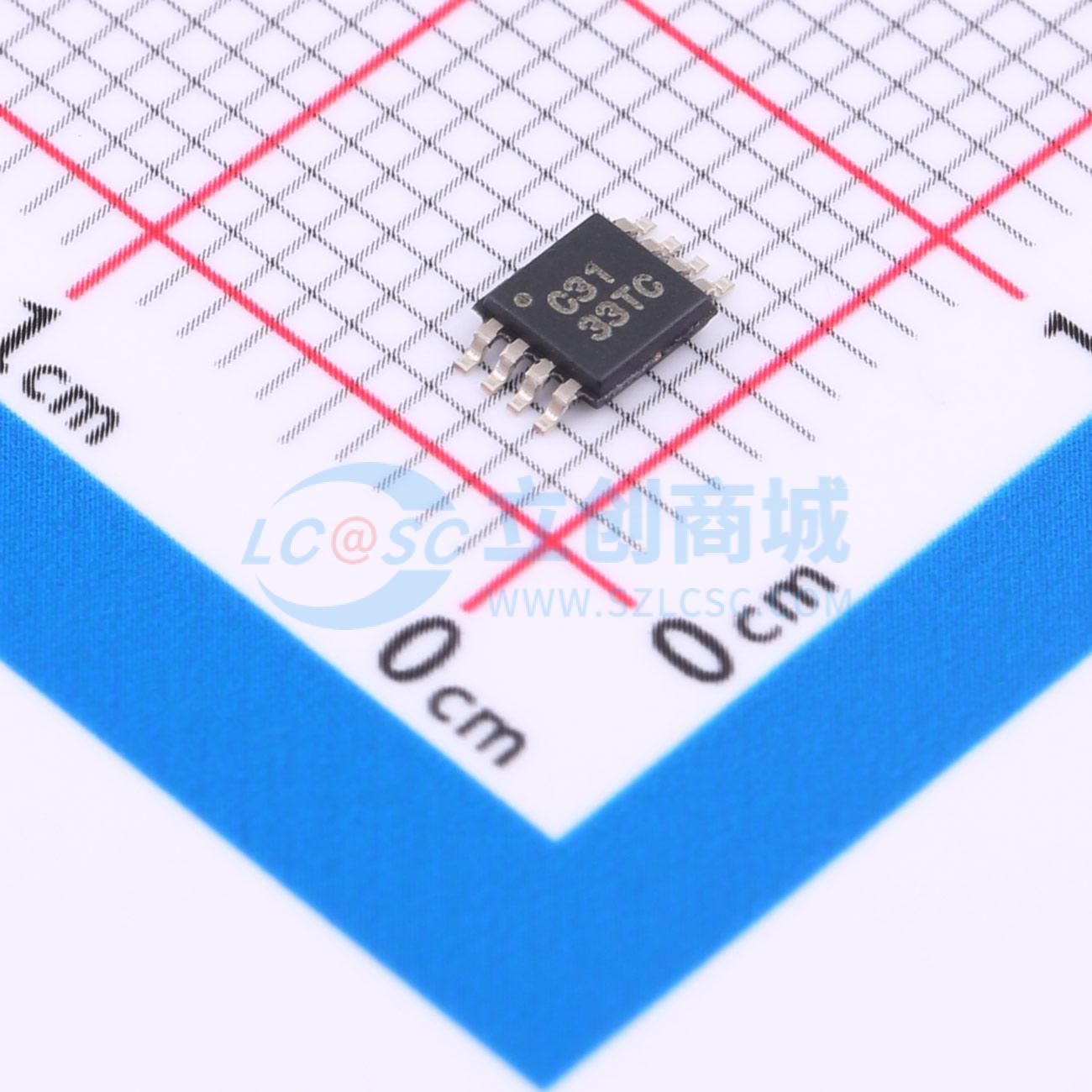

INA331AIDGKR
低功耗单电源CMOS仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA331 低功耗单电源 CMOS 仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA331AIDGKR
- 商品编号
- C2058673
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 94dB | |
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电压(Vos) | 250uV | |
| 增益带宽积(GBP) | 2MHz | |
| 压摆率(SR) | 5V/us | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 415uA | |
| 输入失调电压温漂(Vos TC) | 50uV/℃ | |
| 工作温度 | -55℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 46nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.5pA | |
| 单电源 | 2.5V~5.5V | |
| 稳定时间 | 1.7us |
商品概述
INA331和INA2331是轨到轨输出、低功耗CMOS仪表放大器，支持宽范围单电源和双电源供电。INA331系列以低成本、低噪声放大差分信号，静态电流低至415μA（关断时降至0.01μA）。该仪表放大器能在微秒内恢复正常工作，适用于电池或多通道应用。 INA331内部配置增益为5V/V，可通过选择外部电阻实现更高增益，使用灵活。 INA331能抑制线路噪声及其谐波，因为即使在较高频率下，共模误差也能保持较低水平。 高带宽和压摆率使INA331非常适合直接驱动采样模数（A/D）转换器以及通用应用。 INA331精度高、成本低、封装小，性能优于分立设计。其工作温度范围为-55℃至+125℃。
商品特性
- 低成本设计
- 高增益精度：G = 5，0.02%，2ppm/℃
- 可通过外部电阻设置增益>5V/V
- 低失调电压：±250μV
- 高共模抑制比：直流时94dB，45kHz时50dB
- 低偏置电流：0.5pA
- 带宽、压摆率：2.0MHz，5V/μs
- 轨到轨输出摆幅：(V+)-0.02V
- 宽温度范围：-55℃至±125℃
- 低静态电流：每通道最大490μA
- 关断电流：0.01μA
- MSOP-8单通道和TSSOP-14双通道封装
应用领域
- 工业传感器放大器：电桥、热电阻、热电偶、位置传感器
- 生理放大器：心电图、脑电图、肌电图
- A/D转换器信号调理
- 带增益的差分线路接收器
- 现场公用事业仪表
- PCMCIA卡
- 音频放大器
- 通信系统
- 测试设备
- 汽车仪表
