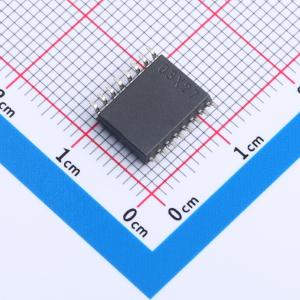

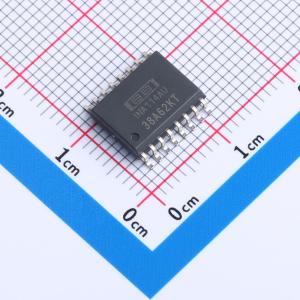

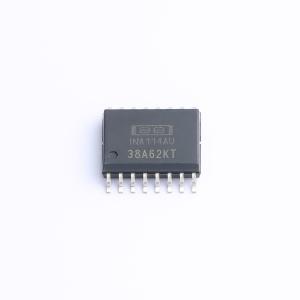

温馨提醒：图片仅供参考，商品以实物为准
INA114AU/1K
精密仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA114 1MHz、50μV、11nV/√Hz、3mA 功耗、精密仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA114AU/1K
- 商品编号
- C2059085
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 106dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电压(Vos) | 25uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 0.6V/us | |
| 输出电流 | 20mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.2mA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 15nV/√Hz@10Hz | |
| 输入失调电流(Ios) | 500pA | |
| 输入失调电流温漂(Ios TC) | 8pA/℃ | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 稳定时间 | 20us |
商品概述
INA114是一款低成本、通用型仪表放大器，提供出色的精度。其灵活的三运放设计和小巧的体积使其适用于广泛的应用领域。通过一个外部电阻可以设置从1到10,000之间的任意增益。内部输入保护可承受高达±40V的电压而不会损坏。INA114经过激光微调，具有非常低的失调电压（50μV）、漂移（0.25μV/°C）以及高共模抑制比（在G=1000时为115dB）。它可以在低至±2.25V的电源下工作，允许用于电池供电系统和单5V电源系统。静态电流最大为3mA。INA114提供8引脚塑料封装和SOL-16表面贴装封装。两种封装均适用于-40°C至+85°C的工作温度范围。
应用领域
- 桥式放大器
- 热电偶放大器
- RTD传感器放大器
- 医用仪表
- 数据采集
