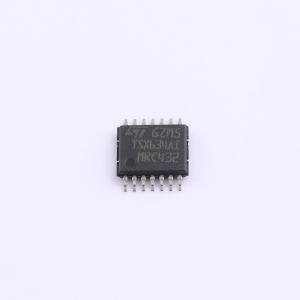

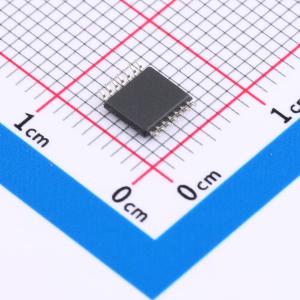

TSX634AIPT
微功耗（60uA）轨到轨16V CMOS四路运算放大器，GBP 200kHz，低偏移电压版本
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TSX63x和TSX63xA系列运算放大器支持低电压工作，具备轨到轨输入和输出功能。TSX631为单通道版本，TSX632为双通道版本，TSX634为四通道版本，其引脚排列与行业标准兼容。TSX63x和TSX63xA系列的增益带宽积为200 kHz，在16 V电压下的最大功耗为60 μA
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSX634AIPT
- 商品编号
- C2059106
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 200kHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 120V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 60nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 79dB | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 4.3mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3.3V~16V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TSX63x和TSX63xA系列运算放大器提供低压操作和轨到轨输入输出。TSX631是单通道版本，TSX632是双通道版本，TSX634是四通道版本，引脚兼容行业标准。该系列提供200kHz增益带宽积，16V时最大功耗60μA。器件采用最小的工业封装。这些特性使其适合传感器接口和工业信号调理。宽温度范围和高ESD耐受性便于在恶劣的汽车应用中使用。
商品特性
- 低功耗：16V时最大60μA
- 电源电压：3.3V至16V
- 轨到轨输入和输出
- 增益带宽积：典型值200kHz
- 低失调电压：A版本最大500μV，标准版本最大1mV
- 低输入偏置电流：典型值1pA
- 汽车级认证
- 功率敏感应用中的节能
- 易于与高阻抗传感器接口
应用领域
- 工业信号调理
- 汽车信号调理
- 有源滤波
- 医疗仪器
- 高阻抗传感器
