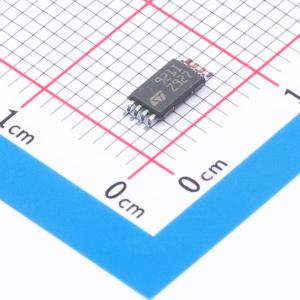

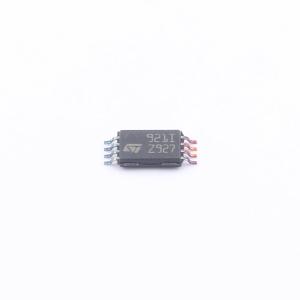

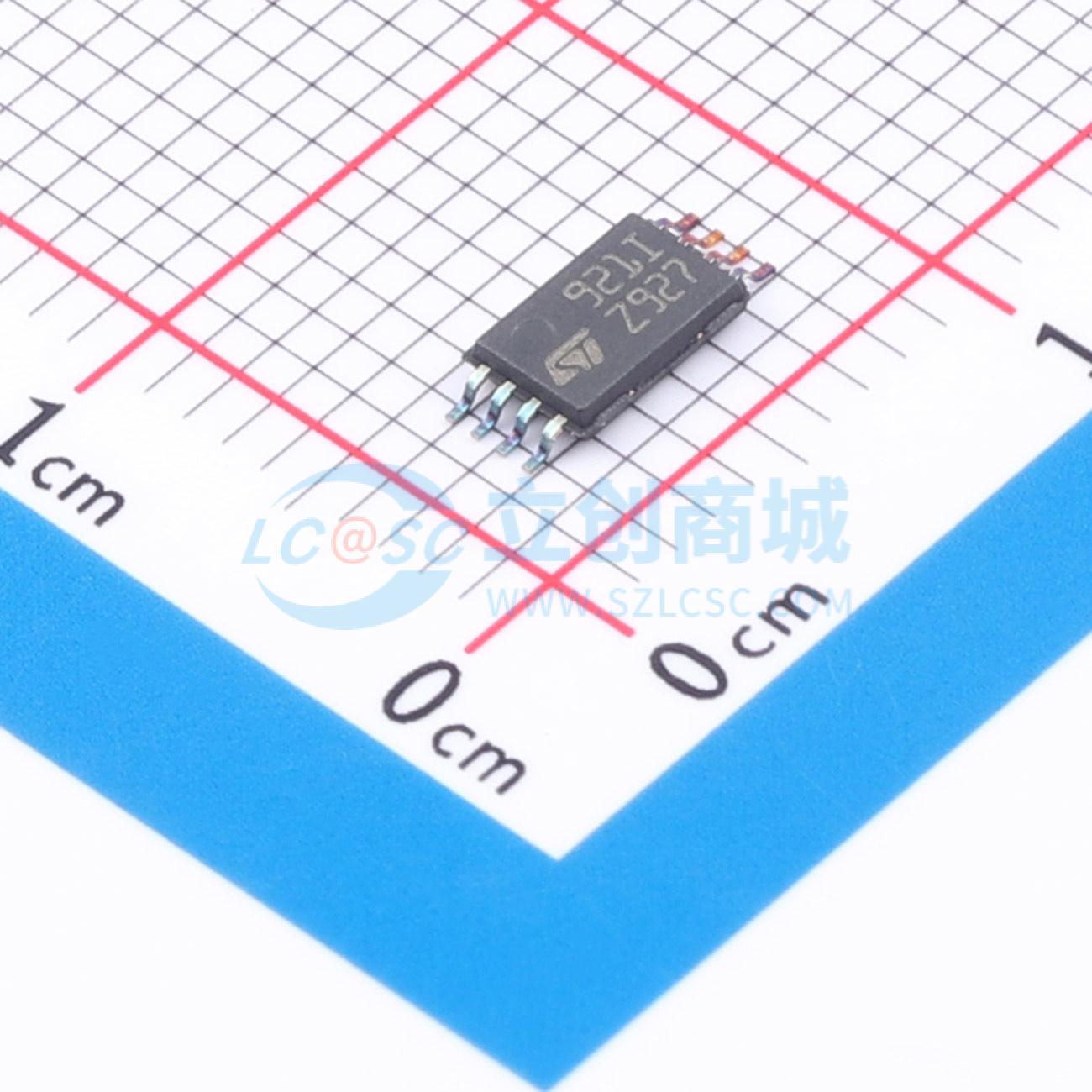

TS921IPT
轨到轨高输出电流运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TS921器件是一款轨到轨单路BiCMOS运算放大器，针对3 V和5 V工作电压进行了优化并给出了完整的参数规格。其高输出电流能够驱动低负载阻抗。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS921IPT
- 商品编号
- C2059122
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 4MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.3V/us | |
| 输入偏置电流(Ib) | 15nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30nA | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~12V |
商品概述
TS921器件是一款轨到轨单通道BiCMOS运算放大器，针对3 V和5 V工作电压进行了优化并给出了完整的参数规格。其高输出电流能够驱动低负载阻抗。TS921器件具有极低的噪声、低失真和低失调特性。它具备高输出电流能力，使其成为高质量、低电压或电池供电音频系统的理想选择。该器件在高达500 pF的容性负载下能保持稳定。
商品特性
- 轨到轨输入和输出
- 低噪声：9 nV/√Hz
- 低失真
- 高输出电流：80 mA（能够驱动32 Ω负载）
- 高速：4 MHz，1 V/μs
- 工作电压范围为2.7 V至12 V
- 内部ESD保护：1.5 KV
- 抗闩锁
应用领域
- 耳机放大器
- 压电扬声器驱动器
- 声卡、多媒体系统
- 线路驱动器、执行器驱动器
- 伺服放大器
- 手机和便携式通信设备
- 以低噪声为关键因素的仪器仪表
