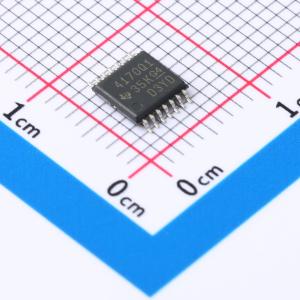

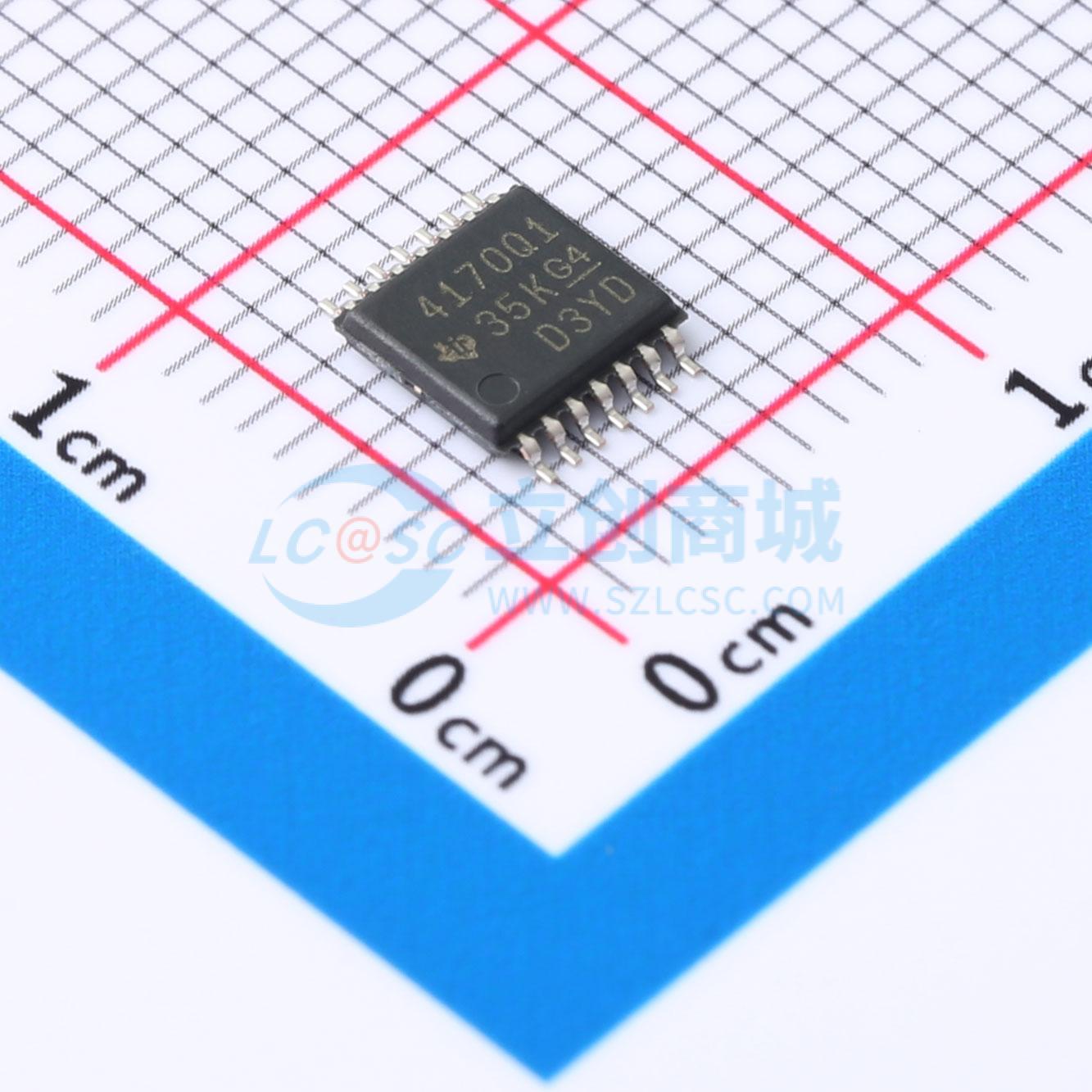

温馨提醒：图片仅供参考，商品以实物为准
OPA4170AQPWRQ1
36V单电源、低功耗、汽车级运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4170-Q1 汽车级、四路、36V、1.2MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4170AQPWRQ1
- 商品编号
- C2059141
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 8pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 15pA | |
| 噪声密度(eN) | 19nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 110uA | |
| 输出电流 | 17mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | -18V~-1.35V；1.35V~18V |
商品概述
OPA170-Q1、OPA2170-Q1 和 OPA4170-Q1 器件(OPAx170-Q1) 属于 36V、单电源、低噪声运算放大器系列。该器件系列采用微型封装，可由电压介于 2.7V(±1.35V) 至 36V (±18V) 之间的电源供电运行。此类器件在确保静态电流较低的情况下提供良好的偏移、漂移和带宽。 多数运算放大器仅有一个指定的电源电压，OPAx170-Q1 系列运算放大器则有所不同，其可在 2.7V 至 36V 电压范围内额定运行。超过电源轨的输入信号不会导致反相。OPAx170-Q1 系列在容性负载高达 300pF 时可保持稳定。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意，这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 内运行时，性能会受到影响。OPAx170-Q1 运算放大器的额定工作温度范围为 -40°C 至 +125°C。
商品特性
- 符合汽车应用要求，具有符合 AEC-Q100 标准的下列结果：
- 器件温度等级 1：环境工作温度范围为 -40°C 至 +125°C
- 器件 HBM ESD 分类等级 3A
- 带电器件模型(CDM) ESD 分类等级 C5
- 电源电压范围：2.7V 至 36V，±1.35V 至 ±18V
- 低噪声：19 nV/√Hz
- 已过滤的射频干扰(RFI) 输入
- 输入范围包括负电源
- 输入范围运行至正电源轨
- 轨到轨输出
- 增益带宽：1.2MHz
- 低静态电流：每个放大器 110μA
- 高共模抑制：120dB
- 低偏置电流：15pA（最大值）
- 通道数量：
- OPA170-Q1 - 1 条
- OPA2170-Q1 - 2 条
- OPA4170-Q1 - 4 条
- 行业标准封装
应用领域
- 汽车
- 混合动力汽车(HEV) 和电动车(EV) 动力传动
- 高级驾驶员辅助系统(ADAS)
- 自动恒温控制
- 温度测量
- 应力计放大器
- 精密积分器
