温馨提醒：图片仅供参考，商品以实物为准

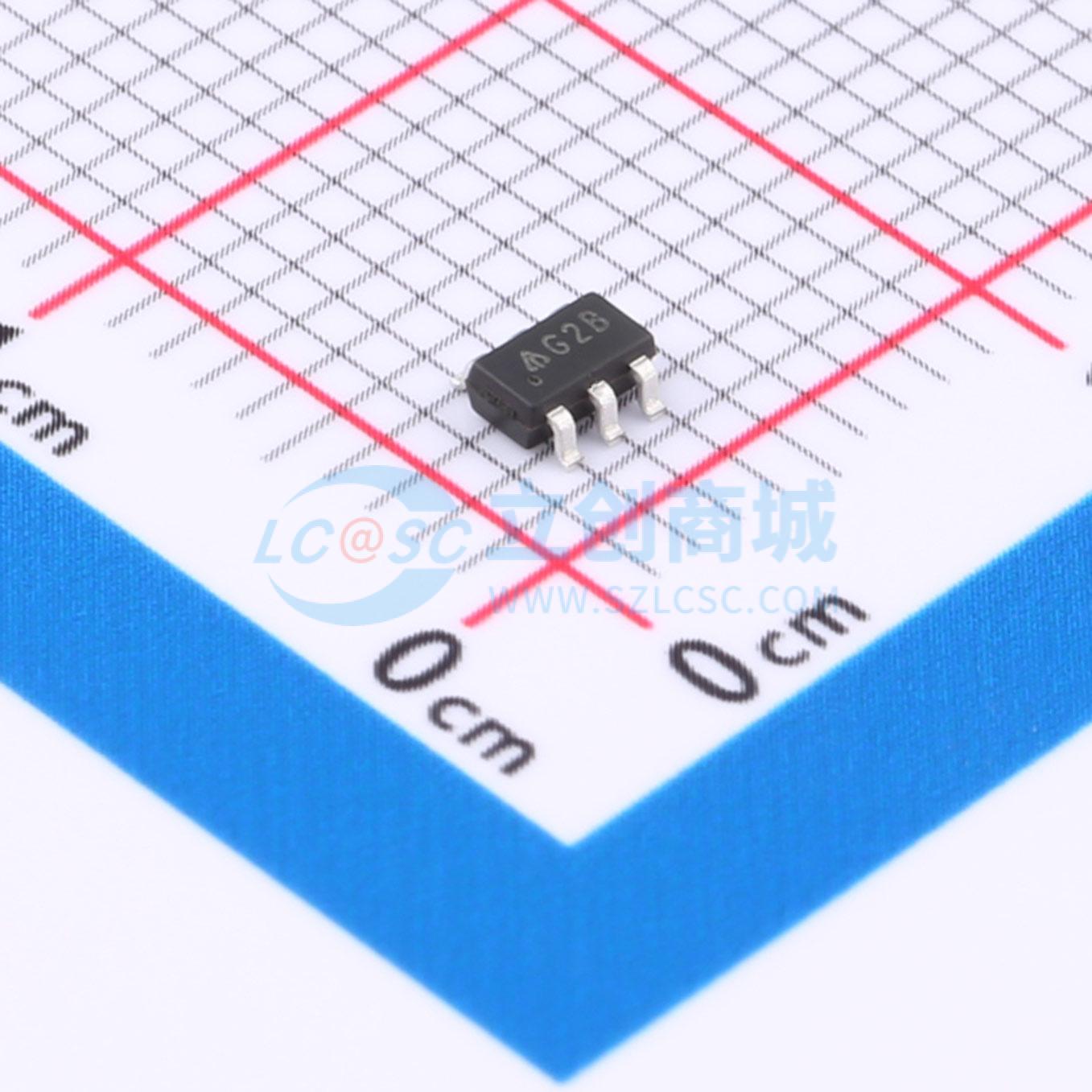

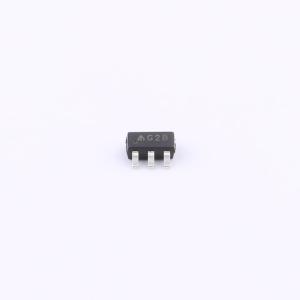

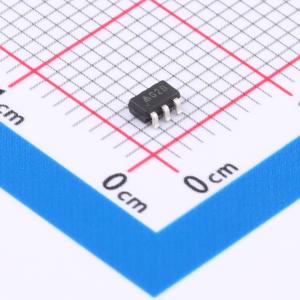

AP4305UKTR-G1

AP4305 恒压恒流电源管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP4305是一款用于恒压/恒流模式开关电源（SMPS）应用的高度集成解决方案。AP4305包含一个精度为±0.5%的1.21V电压基准源、一个电流检测电路和两个运算放大器。将电压基准源与一个运算放大器结合使用，使AP4305成为适用于适配器和电池充电器的理想电压控制器。另一个低电压基准源与另一个运算放大器结合使用，使其成为适用于输出低端电流检测的理想电流限制器。AP4305采用SOT26封装。
品牌名称: DIODES(美台)
商品型号: AP4305UKTR-G1
商品编号: C2059152
商品封装: SOT-26-6
包装方式: 编带
商品毛重: 0.128克(g)

商品参数

商品概述

AP4305是一款用于恒压/恒流模式开关电源（SMPS）应用的高度集成解决方案。 AP4305包含一个精度为±0.5%的1.21V电压基准源、一个电流检测电路和两个运算放大器。将电压基准源与一个运算放大器结合使用，使AP4305成为适用于适配器和电池充电器的理想电压控制器。另一个低电压基准源与另一个运算放大器结合使用，使其成为适用于输出低端电流检测的理想电流限制器。 AP4305采用SOT26封装。

商品特性

恒压和恒流控制
精密内部电压基准源
外部元件少
易于补偿
低电源电流：0.5mA
工作温度范围：-40至+105℃
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

应用领域

适配器
电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

7.8折起

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	2.5V~18V
	开关频率	-
	输出电流	-
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	-
	晶体管耐压	-
	拓扑结构	-
	特性	短路保护(SCP)；过压保护(OVP)
	工作温度	-40℃~+105℃@(Ta)
