温馨提醒：图片仅供参考，商品以实物为准

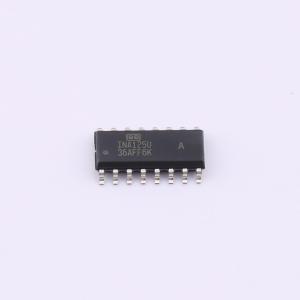

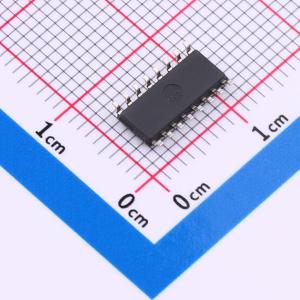

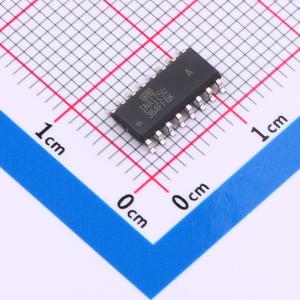

INA125UA/2K5
带有精密电压参考的仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA125 具有精密电压参考的仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA125UA/2K5
- 商品编号
- C2058900
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | 10nA | |
| 输入失调电压(Vos) | 50uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 0.2V/us | |
| 静态电流(Iq) | 460uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 38nV/√Hz@1kHz | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | 1.35V~18V；-18V~-1.35V | |
| 稳定时间 | 60us |
商品概述
INA125是一款带有精密电压基准的低功耗、高精度仪表放大器。它在单个集成电路上提供完整的电桥激励和精密差分输入放大功能。 单个外部电阻可设置4至10,000的任意增益。INA125经过激光微调，具有低失调电压（250μV）、低失调漂移（2μV/℃）和高共模抑制比（G = 100时为100dB）。它可采用单电源（+2.7V至+36V）或双电源（±1.35V至±18V）供电。 电压基准可通过外部调节，引脚可选电压为2.5V、5V或10V，适用于各种传感器。基准电压精度可达±0.5%（最大值），漂移为±35ppm/℃（最大值）。睡眠模式可实现关断和占空比操作以节省功耗。 INA125提供16引脚塑料DIP和SO - 16表面贴装封装，适用于-40℃至+85℃的工业温度范围。
商品特性
- 低静态电流：460μA
- 精密电压基准：1.24V、2.5V、5V或10V
- 睡眠模式
- 低失调电压：最大250μV
- 低失调漂移：最大2μV/℃
- 低输入偏置电流：最大20nA
- 高共模抑制比：最小100dB
- 低噪声：f = 1kHz时为38nV/√Hz
- 输入保护至±40V
- 宽电源范围 单电源：2.7V至36V 双电源：±1.35V至±18V
- 16引脚DIP和SO - 16 SOIC封装
应用领域
- 压力和温度电桥放大器
- 工业过程控制
- 工厂自动化
- 多通道数据采集
- 电池供电系统
- 通用仪器仪表
