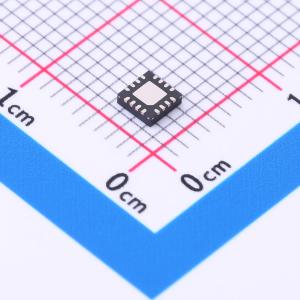

温馨提醒：图片仅供参考，商品以实物为准
THS3491IRGTT
900MHz、500mA高功率输出电流反馈放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS3491 900MHz 高功率输出电流反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3491IRGTT
- 商品编号
- C2058678
- 商品封装
- VQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 8V/ns | |
| 输入偏置电流(Ib) | 2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 1.7nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 16.7mA | |
| 输出电流 | 420mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 14V~32V | |
| 双电源(Vee~Vcc) | 7V~16V；-16V~-7V |
商品概述
THS3491 电流反馈放大器(CFA) 可以为需要在从直流到大于100MHz 值（负载为100Ω）的高输出功率水平实现最低失真的应用提供更出色的性能。尽管该电流反馈设计的额定增益为5V/V，但它能够在宽增益范围内保持几乎恒定的带宽和失真。 8000V/μs 的压摆率能够以低失真和100MHz 的频率为严苛的负载提供10VPP 的输出。900MHz、小信号带宽能够以10V 阶跃以及小于1.3ns 的上升和下降时间提供小于1.5% 的低过冲。大于500mA 的峰值输出电流驱动值能够以快速的信号驱动高电容负载。 通过使用VQFN - 16 (RGT) 封装，新设计能够从最低的失真获益，而8 引脚HSOIC (DDA) 封装（具有PowerPAD）可升级现有的THS3091 或THS3095 设计。与传统的THS3091 或THS3095 选项相比，THS3491 的更低输出余量能够在相同的±15V 电源下提供更大的输出摆幅。
商品特性
- 带宽：900MHz（ΔVO = 2VP - P ，AV = 5V/V）；320MHz（ΔVO = 10VP - P ，AV = 5V/V）
- 压摆率：8000V/μs (V0 = 20VP - P)
- 输入电压噪声：1.7nV/√Hz
- 双极电源范围：±7V 至±16V
- 单电源范围：14V 至32V
- 输出摆幅：28VP - P （±16V 电源，100Ω 负载）
- 线性输出电流：±420mA（典型值）
- 16.8mA 修整后的电源电流（低温度系数）
- HD2 和HD3：小于–75dBc（50MHz，V0 = 10VP - P ，100Ω 负载）
- 上升和下降时间：1.3ns（10V 阶跃）
- 过冲：1.5%（10V 阶跃，AV = 5V/V）
- 电流限制和热关断保护
- 断电特性
应用领域
- 高电压任意波形发生器
- 用于LCD 测试仪的信号发生器
- 用于LCR 表的输出驱动器
- 功率FET 驱动器
- 高电容负载压电元件驱动器
- VDSL 线路驱动器
- 以引脚兼容的方式对THS3095 (DDA) 进行升级
