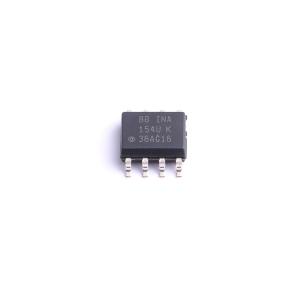

INA154U/2K5
高速精密差分放大器（G = 1）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA154 高速精密差分放大器 (G = 1)
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA154U/2K5
- 商品编号
- C2058451
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 100uV | |
| 增益带宽积(GBP) | 3MHz | |
| 压摆率(SR) | 14V/us | |
| 最大电源宽度(Vdd-Vss) | 36V |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 52nV/√Hz@1kHz | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 静态电流(Iq) | 2.4mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源电压(Vee~Vcc) | -18V~-4V；4V~18V | |
| 稳定时间 | 3us | |
| 功能特性 | 集成精密电阻网络 |
商品概述
INA154是高压摆率单位增益差分放大器，由精密运算放大器搭配精密电阻网络构成。片上电阻经过激光修整，可实现准确增益和高共模抑制比。电阻具备出色的温度系数跟踪特性，可在温度变化范围内维持增益精度和共模抑制比。输入共模电压范围可超出正负电源轨，无需使用昂贵的精密电阻网络即可实现差分放大器电路功能，采用SO-8表面贴装封装，规定工作温度范围为-40℃~+85℃的扩展工业温度范围，工作电源范围为±4V至±18V，多数性能参数在整个工作电压范围内保持稳定。该集成电路易受静电放电损坏，操作时需采取适当防护措施。在噪声较大或高阻抗电源应用中，强烈建议使用去耦电容，电容需放置在靠近器件引脚的位置。连接输入引脚的源阻抗必须近似相等，以保证良好的共模抑制比，若源阻抗存在已知失配，可在相反输入端串联额外电阻来维持良好的共模抑制比，不可互换指定引脚，否则无法达到规定性能。
商品特性
- 低成本设计
- 最大失调电压：±750µV
- 失调温漂：±2µV/℃
- 最大增益误差：±0.05%
- 带宽：3MHz
- 压摆率：14V/µs
- 达到0.01%精度的建立时间为3µs
- 电源范围宽：±4V至±18V
- 静态电流低：2.4mA
- 采用SO-8表面贴装封装
- 最大电源电压（正电源到负电源）：40V
- 最大输入电压范围：±80V
- 输出可对地持续短路
- 最大工作温度范围：-55℃~+125℃
- 最大存储温度范围：-55℃~+125℃
- 最高结温：+150℃
- 焊接时引线温度（10秒）：+300℃
应用领域
- 差分输入放大器
- 仪表放大器构建模块
- 单位增益反相放大器
- 求和放大器
- 差分电流接收器
- 压控电流源
- 同步解调器
