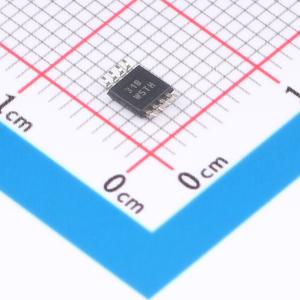

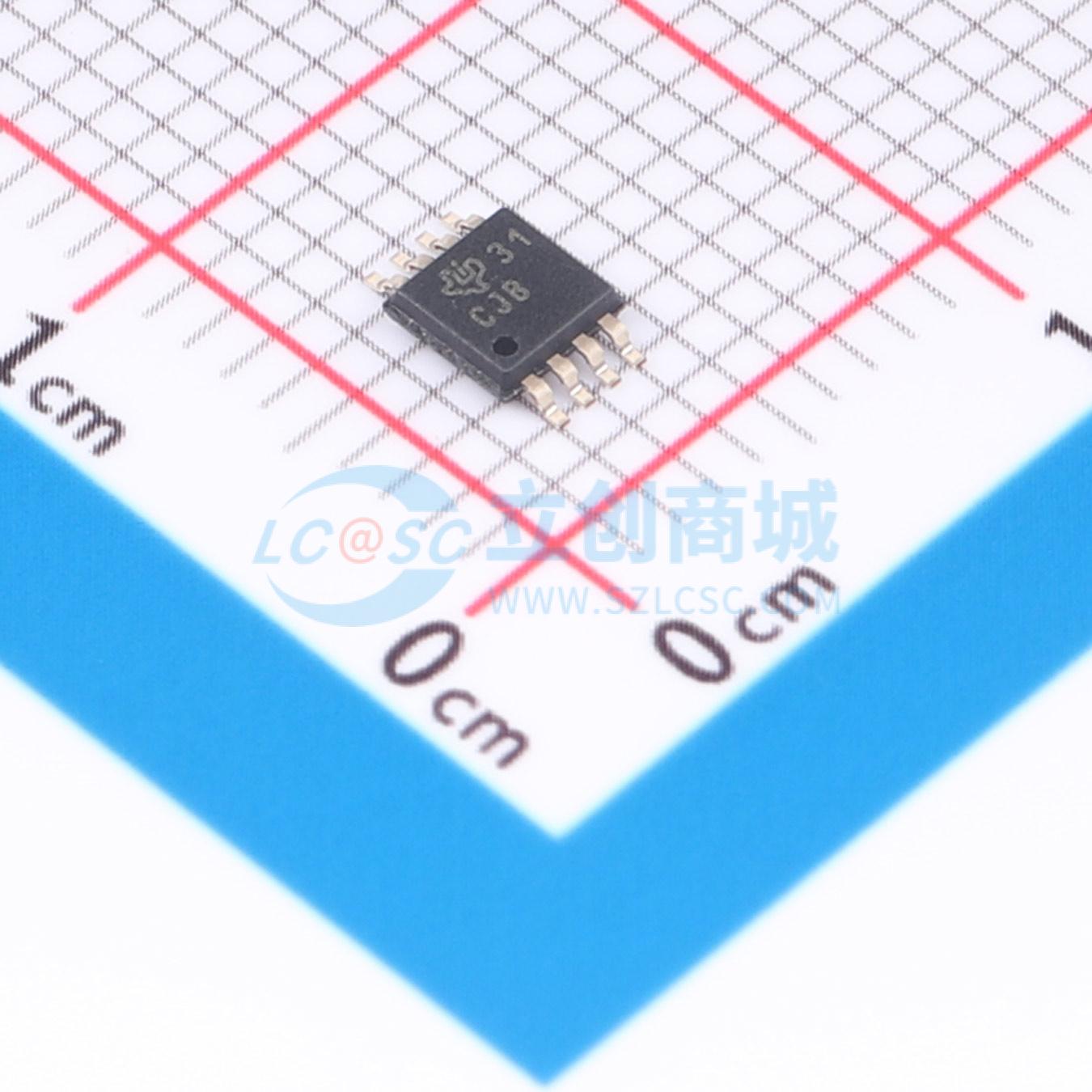

INA159AIDGKT
INA159AIDGKT
- 描述
- INA159 高速 0.2 级精密增益差动放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA159AIDGKT
- 商品编号
- C2057877
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 94dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 100uV | |
| 增益带宽积(GBP) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 15V/us | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
INA159是一款高转换速率、增益G = 1/5的差分放大器，由一个精密运算放大器和一个精密电阻网络组成。1/5的增益使INA159可用于将±10V信号与单电源模数转换器（ADC）相连，尤其适用于采用单+5V电源供电的ADC。片上电阻经过激光微调，可实现精确的增益和高共模抑制比。电阻出色的电阻温度系数（TCR）跟踪特性可在不同温度下保持增益精度和共模抑制比。输入共模电压范围超出正负电源轨。它可采用+1.8V至+5.5V的单电源或双电源供电。INA159的参考输入使用两个电阻，便于进行电源中点或参考偏置。 差分放大器是许多常用电路的基础。INA159无需使用昂贵的外部精密电阻网络即可实现此电路功能。INA159采用MSOP - 8表面贴装封装，适用于-40℃至+125℃的扩展工业温度范围。
商品特性
- 增益为0.2，可将±10V信号连接到单电源ADC
- 增益精度：±0.024%（最大值）
- 宽带宽：1.5MHz
- 高转换速率：15V/μs
- 低失调电压：±100μV
- 低失调漂移：±1.5μV/℃
- 单电源工作电压低至1.8V
应用领域
- 工业过程控制
- 仪器仪表差分转单端转换
- 音频线路接收器
