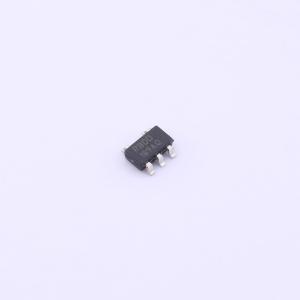

温馨提醒：图片仅供参考，商品以实物为准
MCP6V16T-E/OT
MCP6V16T E/OT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6V16/6U/7/9系列运算放大器可对输入失调电压进行校正，实现极低的失调和失调漂移。这些器件为低功耗器件，增益带宽积为80 kHz（典型值）。它们具有单位增益稳定性，几乎没有1/f噪声，并且具有良好的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品可在低至1.6V的单电源电压下工作，放大器静态电流为7.5 µA（典型值）。 MCP6V16/6U/7/9运算放大器提供单通道（MCP6V16和MCP6V16U）、双通道（MCP6V17）和四通道（MCP6V19）封装。它们采用先进的CMOS工艺设计。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6V16T-E/OT
- 商品编号
- C2057892
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 80kHz | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 25uV | |
| 共模抑制比(CMRR) | 109dB | |
| 压摆率(SR) | 0.03V/us | |
| 输出电流 | 17mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 150nV/℃ | |
| 静态电流(Iq) | 7.5uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.6V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 102nV/√Hz@500Hz | |
| 输入失调电流(Ios) | 50pA |
商品概述
MCP6V16/6U/7/9系列运算放大器可对输入失调电压进行校正，实现极低的失调和失调漂移。这些器件为低功耗器件，增益带宽积为80 kHz（典型值）。它们具有单位增益稳定性，几乎没有1/f噪声，并且具有良好的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品可在低至1.6V的单电源电压下工作，放大器静态电流为7.5 µA（典型值）。 MCP6V16/6U/7/9运算放大器提供单通道（MCP6V16和MCP6V16U）、双通道（MCP6V17）和四通道（MCP6V19）封装。它们采用先进的CMOS工艺设计。
商品特性
- 高直流精度：
- 失调电压漂移（VOS Drift）：±150 nV/°C（最大值）
- 失调电压（VOS）：±25 µV（最大值）
- 开环增益（AOL）：102 dB（最小值，VDD = 5.5V）
- 电源抑制比（PSRR）：108 dB（最小值，VDD = 5.5V）
- 共模抑制比（CMRR）：109 dB（最小值，VDD = 5.5V）
- 输入电压噪声峰峰值（Eni）：2.1 µVP-P（典型值），f = 0.1 Hz至10 Hz
- 输入电压噪声峰峰值（Eni）：0.67 µVP-P（典型值），f = 0.01 Hz至1 Hz
- 低功耗和电源电压：
- 静态电流（IQ）：7.5 µA/放大器（典型值）
- 宽电源电压范围：1.6V至5.5V
- 小封装：
- 单通道采用SC70、SOT - 23封装
- 双通道采用MSOP - 8、2×3 TDFN封装
- 四通道采用TSSOP - 14封装
- 易于使用：
- 轨到轨输入/输出
- 增益带宽积：80 kHz（典型值）
- 单位增益稳定
- 扩展温度范围：-40°C至+125°C
应用领域
- 便携式仪器
- 传感器调理
- 温度测量
- 直流失调校正
- 医疗仪器
