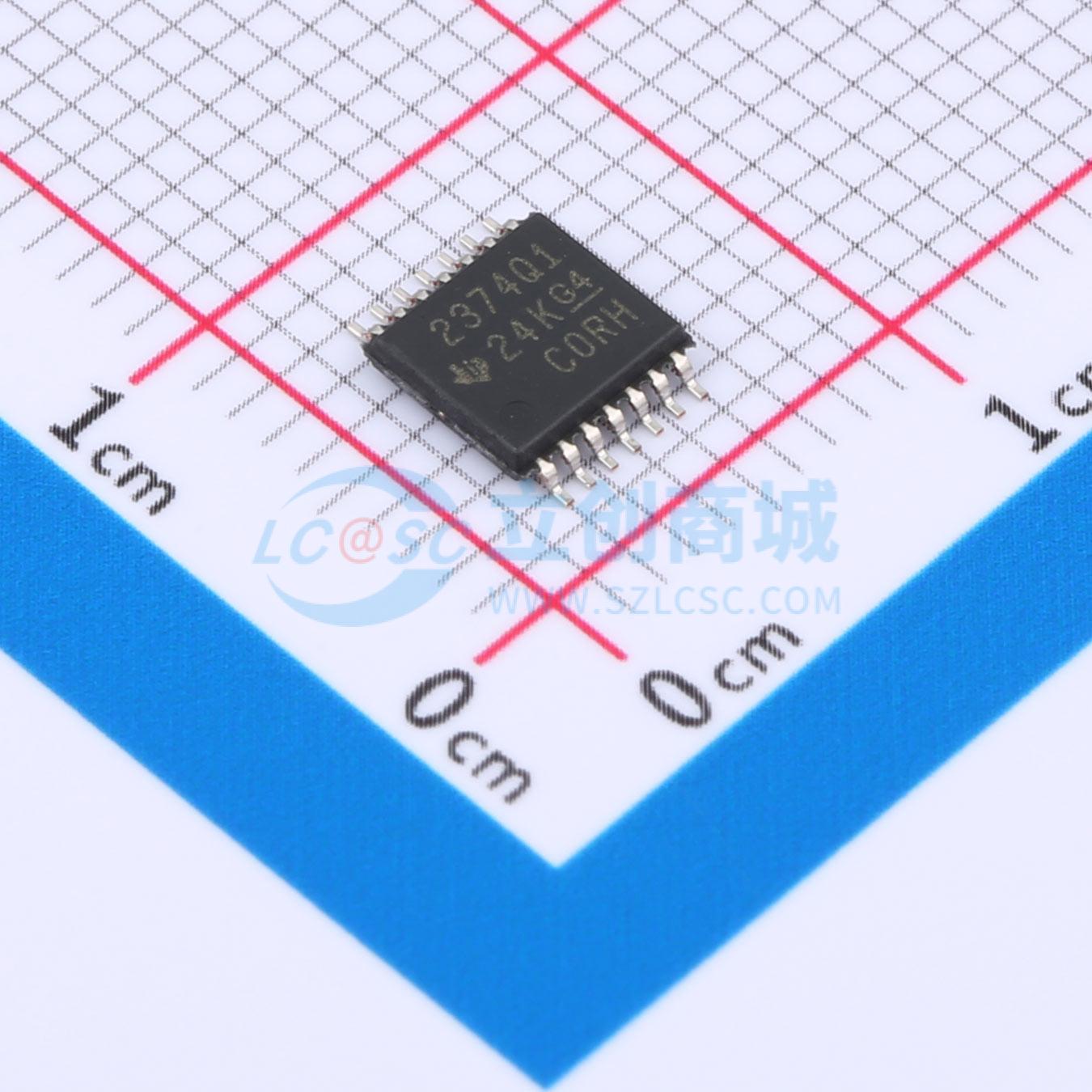

温馨提醒：图片仅供参考，商品以实物为准
TLV2374QPWRQ1
550uA/通道、3MHz轨至轨输入和输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2374-Q1 汽车级、四通道、16V、3MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2374QPWRQ1
- 商品编号
- C2057915
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 60pA | |
| 噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee~Vcc) | -8V~8V |
商品概述
TLV237x-Q1 器件是一款单电源运算放大器，能够提供轨至轨输入和输出。TLV237x-Q1 在扩展汽车温度范围内的最小工作电源电压低至2.7V，最高电压为16V。因此，该宽电压范围可支持启/停功能，并可直接连接典型的12V 电池。轨至轨功能让器件可以实现最大输出信号并避免削波。 CMOS 输入可实现适用于引擎控制单元(ECU)、车身控制模块(BCM)、电池管理系统(BMS) 和HEV/EV 逆变器的高阻抗。这样，用户还可以降低消耗的失调电压并维持低功耗，从而帮助满足对静态电流的总体系统需求，例如信息娱乐系统或仪表盘、HEV/EV 和动力传动系统。 而且，TLV237x-Q1 系列支持电源电压上的高共模轨。此功能不设置增益限制，可支持任何电平的输入，而不用担心发生相位反转。
商品特性
- 符合汽车类应用的要求，具有符合AEC-Q100 标准的下列特性：
- 器件温度1 级： -40°C 至125°C 的环境工作温度范围
- 器件HBM ESD 分类等级2
- 器件CDM ESD 分类等级C4B
- 轨至轨输入和输出
- 高带宽：3MHz
- 高压摆率：2.4V/μs
- 电源电压范围：2.7V 至16V
- 电源电流：550μA/通道
- 输入噪声电压：39nV/√Hz
- 输入偏置电流：1pA
- 超小型封装：
- 5 引脚SOT-23 (TLV2371-Q1)
应用领域
- 引擎控制单元(ECU)
- 车身控制模块(BCM)
- 电池管理系统
- HEV/EV 逆变器
- 车道偏离报警
- 白色家电
