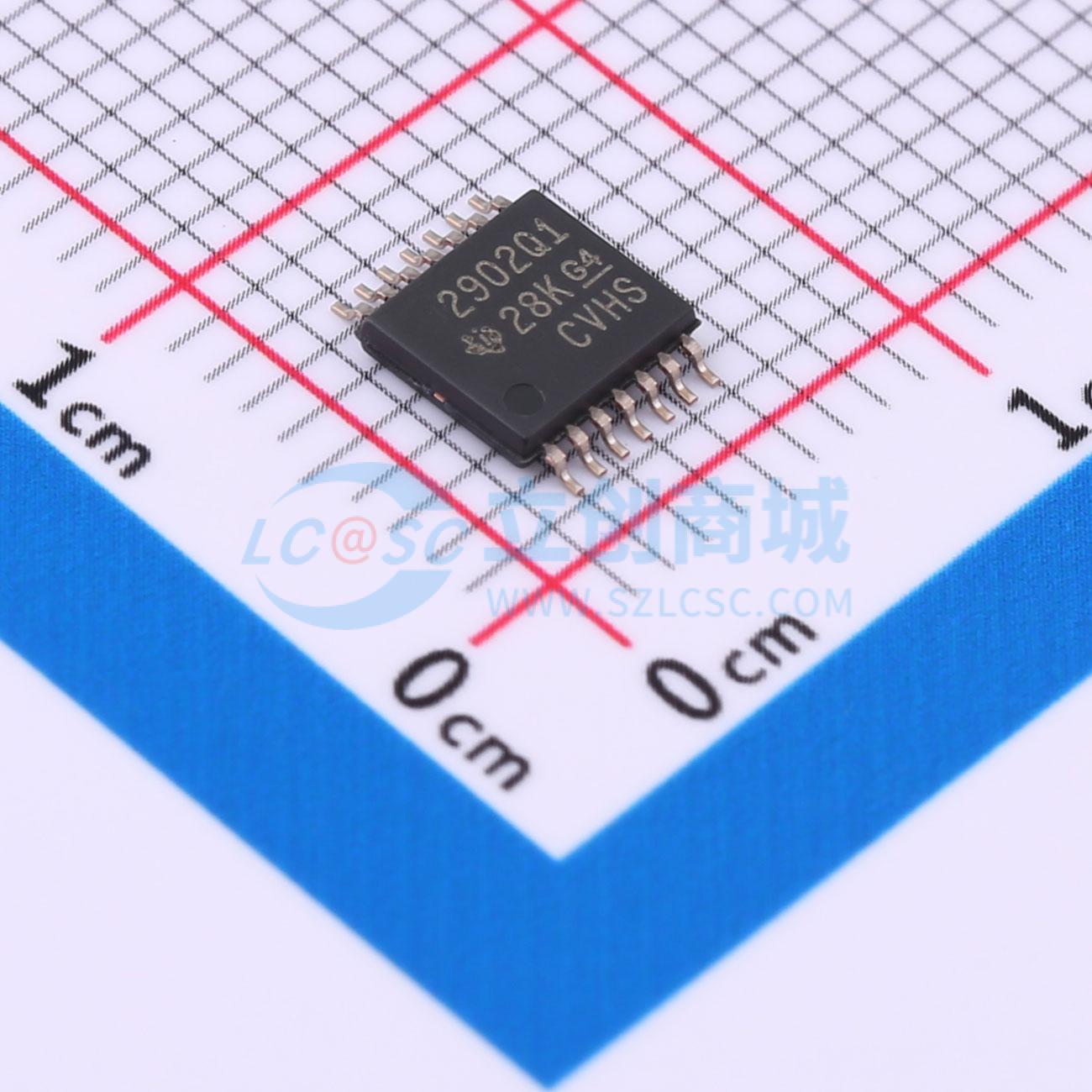

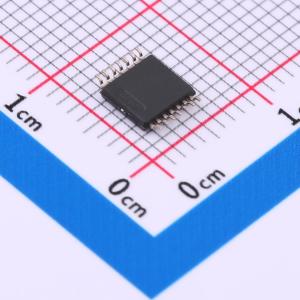

温馨提醒：图片仅供参考，商品以实物为准
LM2902QPWRQ1
适用于汽车应用的业界通用四路运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2902-Q1 汽车类、四通道、26V、1.2MHz、2mV 失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2902QPWRQ1
- 商品编号
- C2057925
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 26V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 7mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 50dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 300uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~26V |
商品概述
该器件包含四个独立的高增益频率补偿运算放大器，专为在宽电压范围内使用单电源而设计。如果两个电源之间的电压差在 3V 和 36V 之间（B 版本器件）、3V 和 32V 之间（V 版本器件）或 3V 和 26V 之间（所有其他器件），并且 VCC 比输入共模电压的正值至少高 1.5V，也可使用双电源供电运行。低电源电流漏极与电源电压的幅度无关。 应用领域包括传感器放大器、直流放大块和所有传统运算放大器电路，现在均可在单电源电压系统中轻松实施。例如，LM2902 可以直接在数字系统中使用的标准 5V 电源电压下操作，并可轻松提供所需的接口电子元件，而无需附加的 ±15V 电源。
商品特性
- 符合面向汽车应用的 AEC Q - 100 标准
- 温度等级 1: -40°C 至 +125°C
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C5
- 宽电源电压范围：
- 3V 至 36V（LM2902B - Q1 和 LM2902BA - Q1）
- 3V 至 32V（LM2902KV 和 LM2902KAV）
- 3V 至 26V（所有其他产品）
- 25°C 时的输入失调电压最大值：
- 2mV（LM2902BA - Q1 和 LM2902KAV）
- 3mV (LM2902B - Q1)
- 7mV（所有其他产品）
- 内部射频和 EMI 滤波器（LM2902B - Q1 和 LM2902BA - Q1）
- 单位带宽增益积为 1.2MHz
- 共模输入电压范围包括 V–
应用领域
- 汽车照明
- 车身电子装置
- 汽车音响主机
- 远程信息处理控制单元
- 紧急呼叫 (eCall)
- 被动安全：制动系统
- 电动汽车/混合动力电动汽车：逆变器和电机控制
- 车载充电器 (OBC) 和无线充电器
- 电池管理系统 (BMS)
