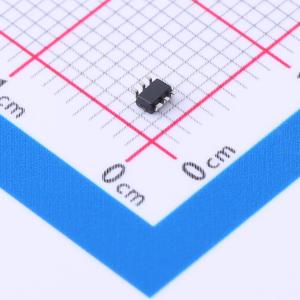

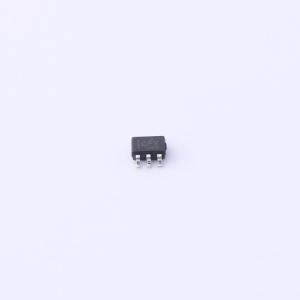

温馨提醒：图片仅供参考，商品以实物为准

INA214AIDCKT

电压输出、低侧或高侧测量、双向、零漂移系列分流监控器

描述: INA214 26V、双向、高精度电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA214AIDCKT
商品编号: C2057407
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.83克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-300mV~26V
	增益	100V/V
	带宽	30kHz
	输入偏置电流(Ib)	28uA
	输入失调电压(Vos)	1uV
	工作温度	-40℃~+125℃
	差分电压	-26V~+26V

	属性	参数值
	最大电源宽度(Vdd-Vss)	26V
	单电源	2.7V~26V
	静态电流(Iq)	65uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输入失调电流(Ios)	0.02uA
	压摆率(SR)	0.4V/us
	共模抑制比(CMRR)	120dB
	噪声密度(eN)	25nV/√Hz@1kHz

商品概述

INA21x为电压输出、分流监控器（也称作电流感测放大器）。该器件通常可针对系统优化提供过流保护和精密电流测量，还常用于闭环反馈电路。该系列器件可感测分流电阻在–0.3V至26V共模电压范围内的压降，与电源电压无关。共有6种固定增益可供选用：50V/V、75V/V、100V/V、200V/V、500V/V或1000V/V。该系列器件采用零漂移架构，偏移较低，因此在进行电流感测时能够将分流电阻两端的最大压降保持在10mV满量程以下。该系列器件可由电压为2.7V至26V的单电源供电，最大电源流耗为100μA。所有器件版本均在 -40°C至 +125°C的扩展运行温度范围内额定运行，采用SC70和UQFN封装。

商品特性

宽共模电压范围：-0.3V至26V
偏移电压：±35μV（最大值，INA210）（可实现低至10mV满量程的分流压降）
增益误差（最大过热误差）：– ±0.5%（版本C），±1%（版本A和B）
0.5μV/°C偏移漂移（最大值）
10ppm/°C增益漂移（最大值）
增益选择：INA210：200V/V；INA211：500V/V；INA212：1000V/V；INA213：50V/V；INA214：100V/V；INA215：75V/V
静态电流：100μA（最大值）
SC70和薄型UQFN封装：所有型号

应用领域

笔记本电脑
手机
电信设备
电源管理
电池充电器

交货周期

订货7-9个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单
