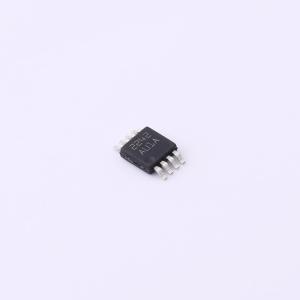

温馨提醒：图片仅供参考，商品以实物为准
LMH6551MM/NOPB
LMH6551MM/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMH6551 370MHz 差分高速运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6551MM/NOPB
- 商品编号
- C2057404
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 压摆率(SR) | 2.4V/ns | |
| 输入偏置电流(Ib) | 4uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30nA | |
| 噪声密度(eN) | 6nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 12.5mA | |
| 输出电流 | 140mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~12V | |
| 双电源(Vee~Vcc) | -4.5V~4.5V |
商品概述
LMH6551器件是一款高性能电压反馈差分放大器。它具备驱动高性能ADC所需的高速和低失真特性，以及在CAT 5数据电缆等平衡传输线上驱动信号的电流处理能力。它能处理广泛的视频和数据格式。通过外部增益设置电阻，可在任何所需增益下使用。增益灵活性与高速特性相结合，使其适用于高性能通信设备中的中频放大器。它提供节省空间的SOIC和VSSOP封装。
商品特性
- 370 MHz -3 dB带宽（VOUT = 0.5 VPP）
- 50 MHz 0.1 dB带宽
- 2400 V/μs压摆率
- 18 ns建立时间至0.05%
- 5 MHz时HD2/HD3为 -94/-96 dB
应用领域
- 差分AD驱动器
- 双绞线视频传输
- 差分线路驱动器
- 单端转差分转换器
- 高速差分信号传输
- 中频/射频放大器
- 声表面波滤波器缓冲器/驱动器
