温馨提醒：图片仅供参考，商品以实物为准

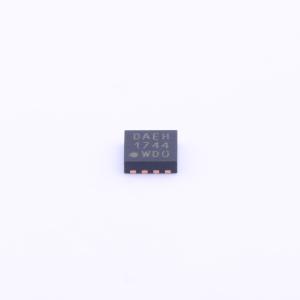

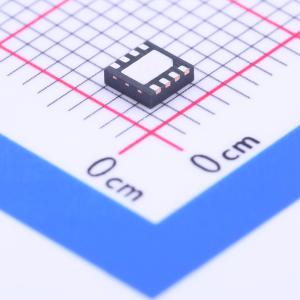

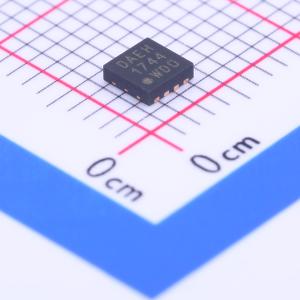

MCP2542WFDT-E/MF
带有唤醒模式选项的CAN FD收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持CAN 2.0和CAN FD，数据速率高达8 Mbps，低功耗待机模式。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP2542WFDT-E/MF
- 商品编号
- C191252
- 商品封装
- DFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.474克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 8Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 70mA | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 支持 CAN 2.0 和具有灵活数据速率 (CAN FD) 的物理层收发器要求
- 优化用于 2 Mbps、5 Mbps 和 8 Mbps 操作的 CAN FD
- 最大传播延迟：120 ns
- 环路延迟对称性：-10%/+10%（2 Mbps）
- MCP2542FD/4FD：
- 基于 CAN 活动唤醒，3.6 μs 滤波时间
- MCP2542WFD/4WFD：
- 根据 ISO11898-2:2015 规定的模式唤醒 (WUP)，3.6 μs 活动滤波时间
- 实现 ISO11898-2:2003, ISO11898-5:2007 和 ISO/DIS11898-2:2015
- 认证：AEC-Q100 Rev. G，等级 0（-40℃ 至 +150℃）
- 极低待机电流（典型值 4 μA）
- VIO 供电引脚直接与 1.8V 至 5V I/O 的 CAN 控制器和微控制器接口
- 当设备未供电时，CAN 总线引脚断开
- 未供电节点或掉电事件不会加载 CAN 总线
- 如果 VDD 或 VIO 低于其 POR 电平，设备将未供电
- 接地故障检测：
- TXD 上的永久显性检测
- 总线上的永久显性检测
- 自动热关断保护
- 适用于 12V 和 24V 系统
- 满足或超过严格的汽车设计要求，包括“汽车应用中的 LIN、CAN 和 FlexRay 接口的硬件要求”，版本 1.3，2012 年 5 月
- 使用共模扼流圈 (CMC) 在 2 Mbps 下的传导发射
- 使用 CMC 在 2 Mbps 下的直接电源注入 (DPI)
- 满足 SAE J2962/2 “通信收发器认证要求 - CAN”
- 不使用 CMC 在 2 Mbps 下的辐射发射
- 高静电放电 (ESD) 保护，CANH 和 CANL 满足 IEC61000-4-2 达到 ±13 kV
- 温度范围：
- 扩展 (E)：-40℃ 至 +125℃
- 高温 (H)：-40℃ 至 +150℃
应用领域
- 汽车、工业、医疗和消费类应用中的CAN 2.0和CAN FD网络。
