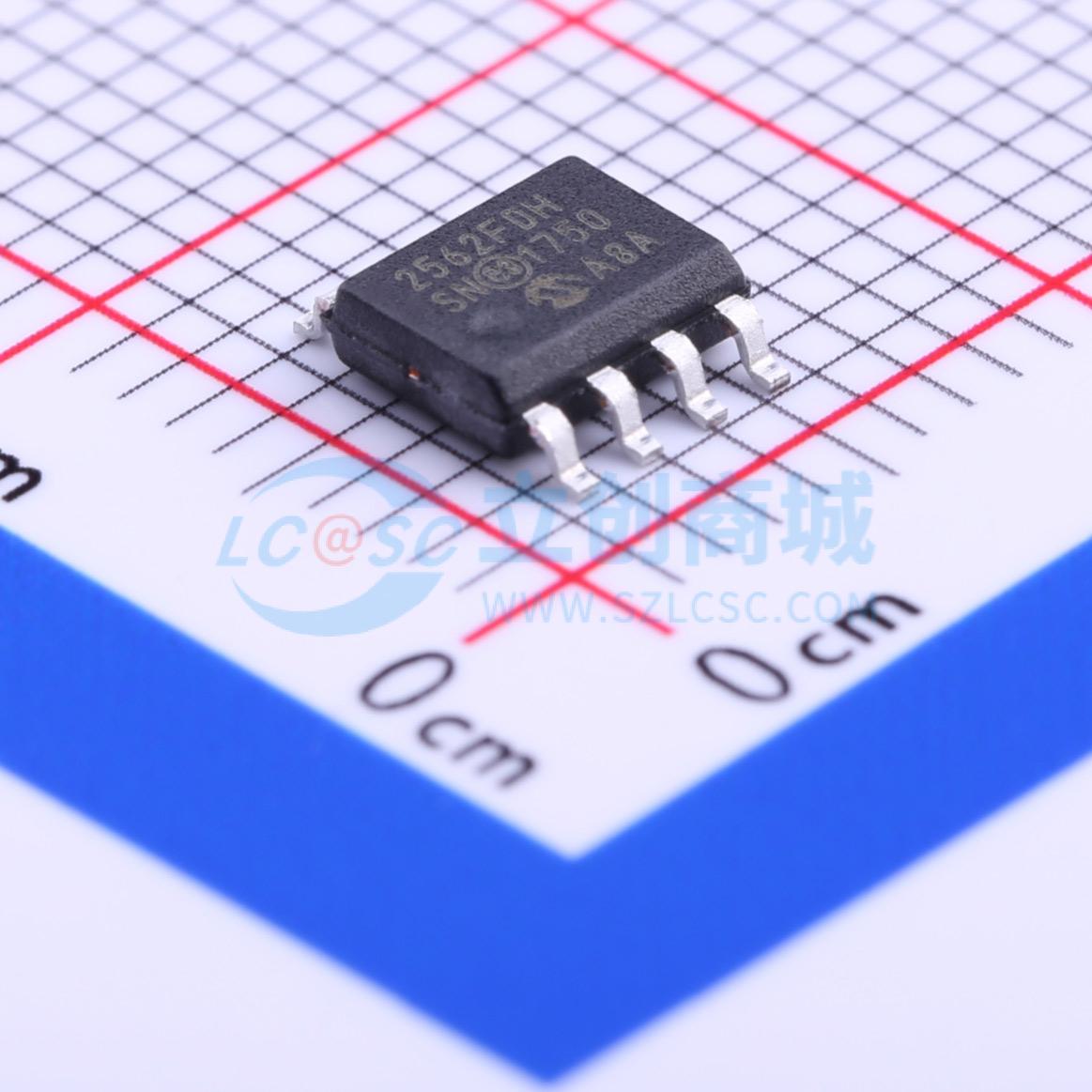

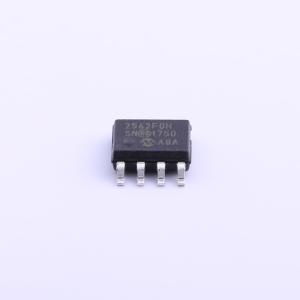

MCP2562FD-H/SN

MCP2561/2FD是一款高速CAN设备，也是一款容错设备，用作CAN协议控制器与物理总线之间的接口。MCP2561/2FD设备为CAN协议控制器提供差分发送和接收能力，并且完全符合ISO - 11898 - 2和ISO - 11898 - 5标准。 环路延迟对称性得到保证，以支持CAN FD（灵活数据速率）高达5 Mbps的数据速率。最大传播延迟得到改善，以支持更长的总线长度。 通常，CAN系统中的每个节点都必须有一个设备，用于将CAN控制器生成的数字信号转换为适合通过总线电缆传输的信号（差分输出）。它还在CAN控制器和外部源可能在CAN总线上产生的高压尖峰之间提供缓冲。

• 针对2、5和8 Mbps的CAN FD（灵活数据速率）操作进行优化 - 最大传播延迟：120 ns - 环路延迟对称性：-10%/+10%（2 Mbps）
• 实现ISO - 11898 - 2和ISO - 11898 - 5标准物理层要求
• 极低的待机电流（典型值5 μA）
• VIO电源引脚可直接与I/O电压为1.8V至5.5V的CAN控制器和微控制器接口
• SPLIT输出引脚可在偏置分离终端方案中稳定共模
• 设备未供电时，CAN总线引脚断开连接 - 未供电节点或欠压事件不会给CAN总线增加负载
• 接地故障检测：- TXD上的永久显性检测 - 总线上的永久显性检测
• VDD引脚上的上电复位和欠压保护
• 防止因短路情况（正或负电池电压）造成损坏
• 防止汽车环境中的高压瞬变
• 自动热关断保护
• 适用于12V和24V系统
• 满足或超过严格的汽车设计要求，包括2012年5月发布的《汽车应用中LIN、CAN和FlexRay接口的硬件要求》第1.3版 - 带共模扼流圈（CMC）时2 Mbps的辐射发射 - 带CMC时2 Mbps的直接功率注入（DPI）
• CANH和CANL上具有高ESD保护，符合IEC61000 - 4 - 2标准，最高可达±14 kV
• 提供PDIP - 8L、SOIC - 8L和3×3 DFN - 8L封装
• 温度范围：- 扩展级（E）：-40℃至+125℃ - 高温级（H）：-40℃至+150℃
