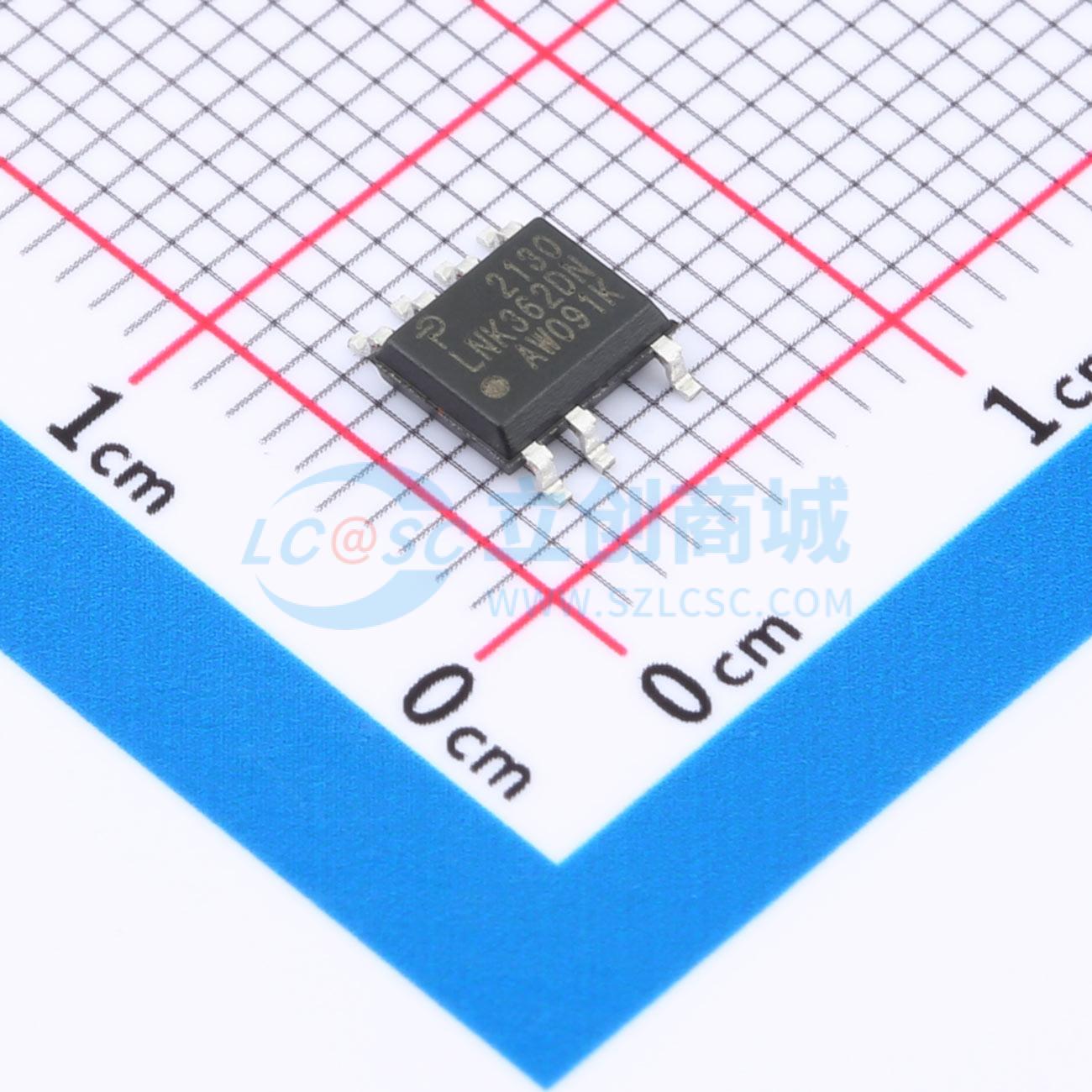

LNK362DN-TL

高效低功耗离线开关IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LinkSwitch™-XT 在单块集成电路上集成了一个 700 V 功率 MOSFET、振荡器、简单的开/关控制方案、高压开关电流源、频率抖动、逐周期电流限制和热关断电路。启动和工作电源直接从漏极引脚获取，无需偏置绕组及相关电路。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LNK362DN-TL
商品编号: C191425
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.103克(g)

商品参数

商品概述

LinkSwitch-XT将一个700 V功率MOSFET、振荡器、简单的开/关控制方案、高压开关电流源、频率抖动、逐周期电流限制和热关断电路集成到一个单片IC中。启动和工作电源直接从漏极引脚获取，无需偏置绕组和相关电路。 LinkSwitch-XT将高压功率MOSFET开关与电源控制器集成在一个器件中。与传统的PWM（脉冲宽度调制器）控制器不同，它采用简单的开/关控制来调节输出电压。该控制器由振荡器、反馈（检测和逻辑）电路、5.8 V稳压器、旁路引脚欠压电路、过温保护、频率抖动、电流限制电路和前沿消隐电路组成，并与一个700 V功率MOSFET集成在一起。LinkSwitch-XT还集成了自动重启的附加电路。

商品特性

精确的迟滞热关断保护——自动恢复提高现场可靠性
通用输入范围，可在全球范围内使用
简单的开/关控制，无需环路补偿
无需偏置绕组——变压器更简单、成本更低
元件数量极少——可靠性更高，可使用单面印刷电路板
自动重启功能在短路和开环故障条件下将输出功率降低95%
高带宽实现快速启动，无过冲，瞬态负载响应出色
无需额外元件即可轻松满足所有全球能效法规
在265 VAC输入且无偏置绕组时，空载功耗 < 300 mW（有偏置绕组时 < 50 mW）
开/关控制在轻负载下仍能保持恒定效率——非常适合强制性的CEC法规

应用领域

手机/无绳电话、个人数字助理（PDA）、数码相机、MP3/便携式音频播放器和剃须刀的充电器/适配器
家电、工业系统和计量设备的电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	85V~265V
	开关频率	132kHz
	输出电流	-
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	60%
	晶体管耐压	700V
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
	工作温度	-40℃~+150℃@(Tj)
