温馨提醒：图片仅供参考，商品以实物为准

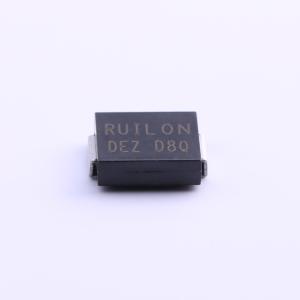

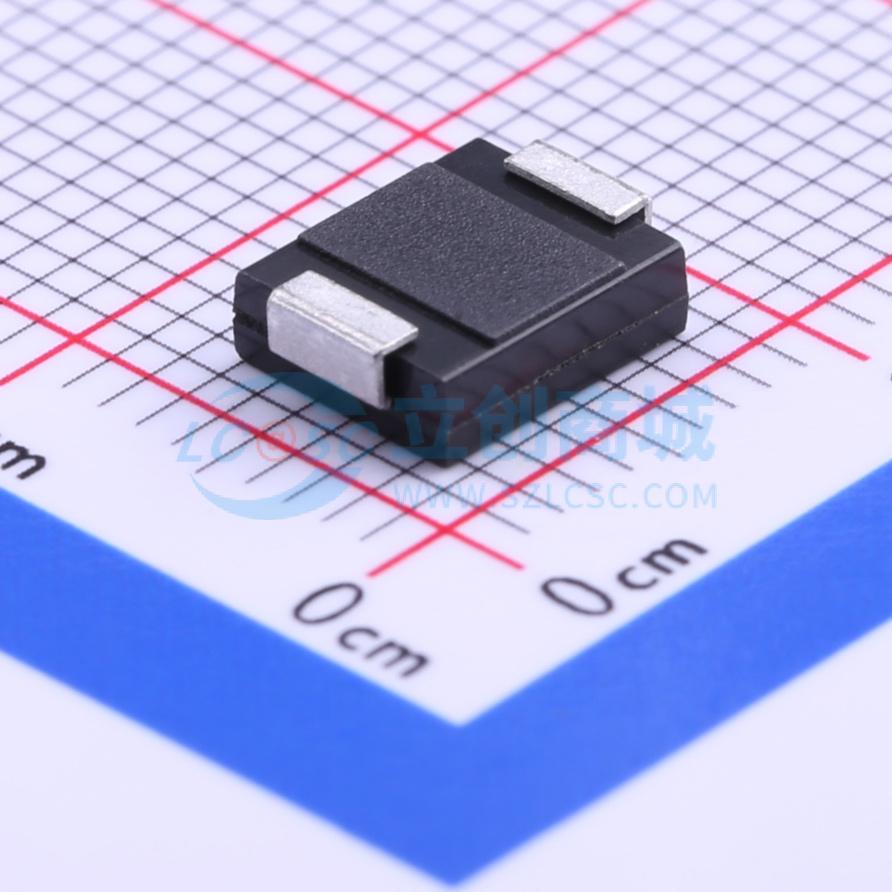

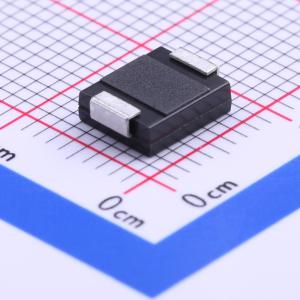

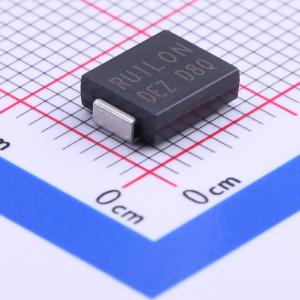

SMDJ24CA
双向TVS 24V截止 峰值浪涌电流：77.1A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMDJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMDJ24CA
- 商品编号
- C215903
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 77.1A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 30.7V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMDJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 薄型封装
- 雾锡无铅电镀
- 无卤素且符合RoHS标准
- 低增量浪涌电阻
- 在12V以上时，典型反向电流小于1μA
- 与工业标准封装DO - 214AB兼容
- 适用于表面贴装应用，可优化电路板空间
- 符合IEC 61000 - 4 - 2（IEC801 - 2）标准的数据线路静电放电（ESD）保护
- 符合IEC 61000 - 4 - 4（IEC801 - 4）标准的数据线路电快速瞬变脉冲群（EFT）保护
- 在10/1000μs波形下，具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 高温焊接：端子在260℃下持续40秒
