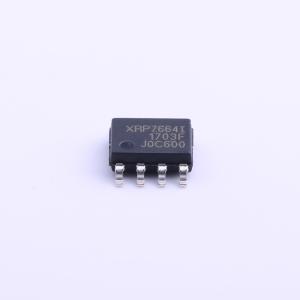

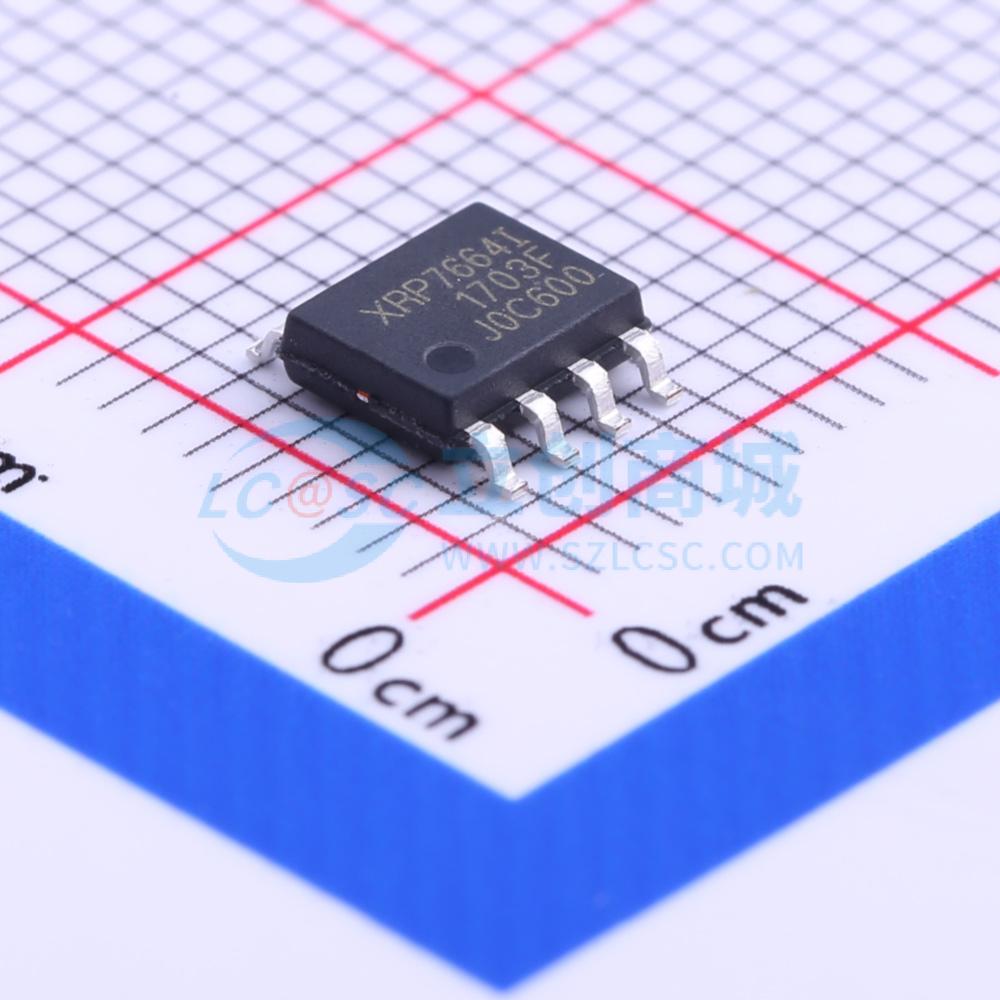

XRP7664IDTR-F
2A 18V 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XRP7664是一款同步电流模式PWM降压电压调节器,能够提供连续2A的输出电流。其输入电压范围为4.5V至18V,适用于标准5V和12V电源轨。该器件具有340kHz的恒定工作频率,内置高低侧MOSFET,减少了整体组件数量和解决方案尺寸。电流模式控制提供了快速瞬态响应和逐周期电流限制。软启动功能防止启动时的浪涌电流,关断模式下电源电流降至0.1μA。内置过压、过温、逐周期过流和欠压锁定保护确保在异常操作条件下安全运行。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XRP7664IDTR-F
- 商品编号
- C191249
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 925mV~16V | |
| 输出电流 | 2A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
XRP7664是一款同步电流模式PWM降压（buck）稳压器，能够提供高达2A的连续输出电流。4.5V至18V的宽输入电压范围允许其使用行业标准的5V和12V电源轨进行单电源操作。 XRP7664工作频率恒定为340kHz，集成了高端和低端100mΩ/100mΩ MOSFET，减少了整体元件数量和解决方案尺寸。电流模式控制提供快速瞬态响应和逐周期电流限制。可调节软启动功能可防止启动时的浪涌电流，在关断模式下，电源电流降至0.1μA。 内置输出过压（空载）、过温、逐周期过流和欠压锁定（UVLO）保护功能，确保在异常工作条件下安全运行。 XRP7664在引脚和功能上与MP1482兼容。 XRP7664采用符合RoHS标准的“绿色”/无卤8引脚SOIC封装。
商品特性
- 2A连续输出电流
- 4.5V至18V宽输入电压
- PWM电流模式控制
- 340kHz恒定工作频率
- 高达95%的效率
- 可调节输出电压
- 0.925V至16V范围
- ±2%精度
- 可编程软启动和使能功能
- 内置热保护、过流保护、欠压锁定和输出过压保护
- 引脚/功能与MP1482兼容
- 符合RoHS标准的“绿色”/无卤8引脚SOIC封装
应用领域
- 分布式电源架构
- 负载点转换器
- 音视频设备
- 医疗和工业设备
