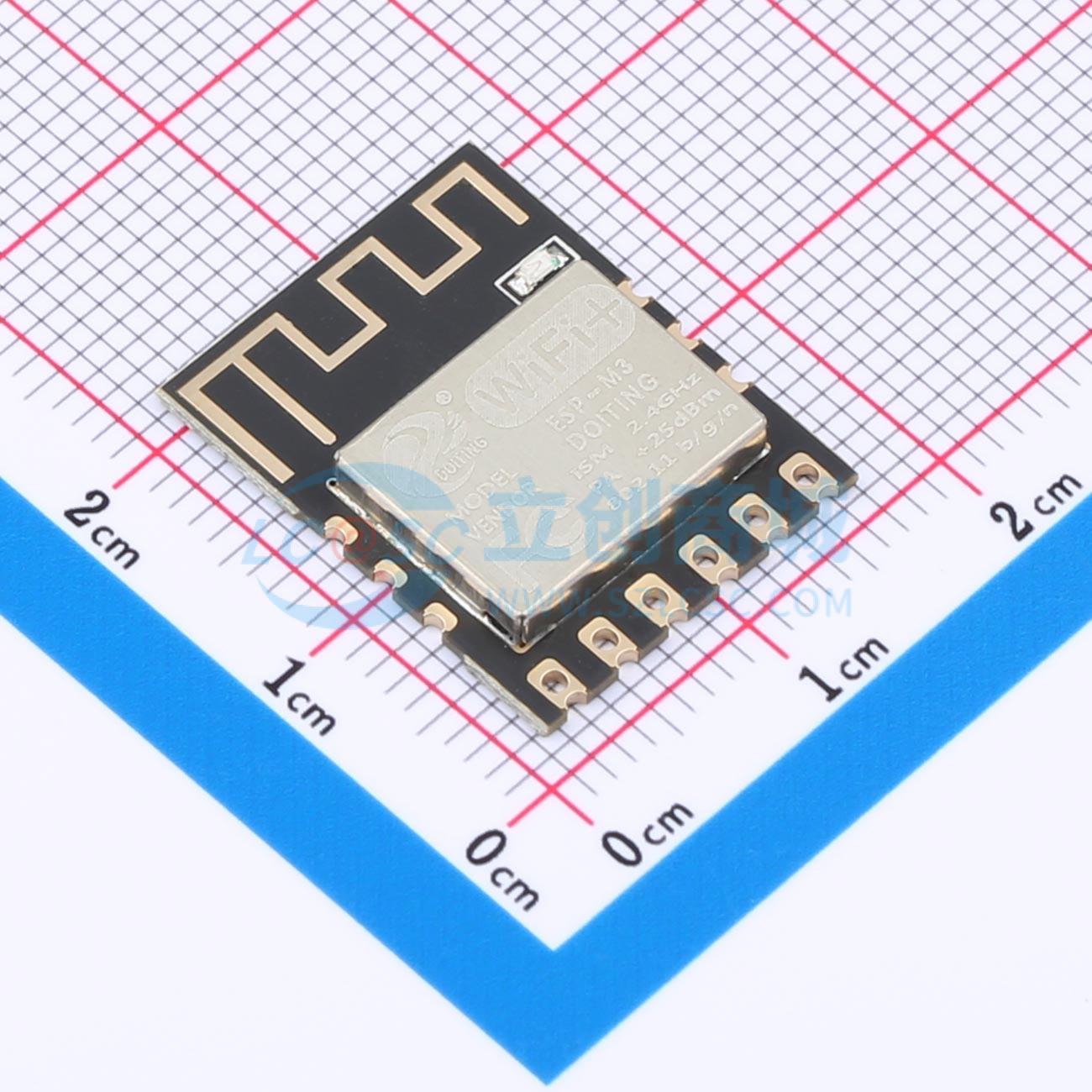

ESP-M3
ESP8285 WiFi模组,16Mbit Flash,透传模组 停产
- 描述
- 模组采用ESP8285H16为核心主控，特别适合透传类应用
- 品牌名称
- DOIT(四博智联)
- 商品型号
- ESP-M3
- 商品编号
- C19949058
- 商品封装
- SMD,20x15.7mm
- 包装方式
- 编带
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | - | |
| 支持协议 | WIFI4 | |
| 接口类型 | UART | |
| 频率 | 2.4GHz | |
| 天线形式 | PCB |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 15dBm | |
| 工作电压 | 3.3V | |
| 接收电流 | 55mA | |
| 发送电流 | 375mA | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
WiFi模块ESP-M3采用高性能芯片ESP8266制造。这款小芯片将增强型Tensilica L106钻石系列32位内核CPU与静态随机存取存储器（SRAM）封装在一起。因此，ESP8266具备完整的WiFi功能；它既可以独立应用，也可以作为从设备与其他主CPU协同工作。当ESP8266作为从设备应用时，它可以从板载闪存启动。内置的高速缓冲区不仅有助于提高系统性能，还能优化存储系统。此外，当ESP-M3 WiFi模块应用于其他微控制器（MCU）设计时，可通过SPI/SDIO或I2C/UART接口用作WiFi适配器。 ESP-M3 WiFi模块支持标准的IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈。用户可以使用它为现有设备添加WiFi功能，也可将其视为独立的网络控制器。总之，ESP-M3模块以最优的价格提供了多种可能性。
商品特性
- 片上系统（SOC）特性：
- 内置Tensilica L106超低功耗32位微控制器（MCU），主频可达80MHz和160MHz，也支持实时操作系统（RTOS）
- 内置TCP/IP协议栈
- 内置1通道10位高精度模数转换器（ADC）
- 接口包括高速串行外设接口（HSPI）、通用异步收发传输器（UART）、集成电路总线（I2C）、集成电路内置音频总线（I2S）、红外遥控、脉冲宽度调制（PWM）、通用输入输出（GPIO）
- 深度睡眠电流为20μA，关断电流小于10μA
- 唤醒时间为2ms
- 功耗为1.0mW（DTIM3和待机状态）
- WiFi特性：
- 支持802.11 b/g/n/e/i
- 支持三种模式：站点模式（Station）、软接入点模式（SoftAP）和软接入点+站点模式（SoftAP + STA）
- 支持WiFi直连（P2P）
- 支持计数器模式密码块链消息认证码协议（CCMP，CBC-MAC计算模式）、临时密钥完整性协议（TKIP，MIC、RC4）、无线局域网鉴别和保密基础结构（WAPI，SMS4）、有线等效保密协议（WEP，RC4）、循环冗余校验（CRC）的硬件加速
- 支持P2P检测、P2P组所有者（GO）模式/组客户端（GC）模式和P2P电源管理
- 支持WPA/PA2预共享密钥（PSK）和WiFi保护设置（WPS）
- 支持802.11 i安全：预认证和时间敏感网络（TSN）
- 支持802.11n（2.4 GHz）
- 支持802.1h/RFC1042帧封装
- 支持无缝漫游
- 支持AT远程升级和云端空中下载（OTA）升级
- 支持安卓和iOS设备的智能配置功能
- 模块接口：
- 2个通用异步收发传输器（UART）
- 1个使能（EN）引脚、1个唤醒引脚、1个复位（RST）引脚、8个通用输入输出（GPIO）引脚、内部2M SPI闪存
应用领域
- 串口透明传输
- WiFi探测器
- 智能电源插头/智能LED灯
- 网状网络
- 传感器网络
- 无线定位识别
- 无线定位系统信标
- 工业无线控制
