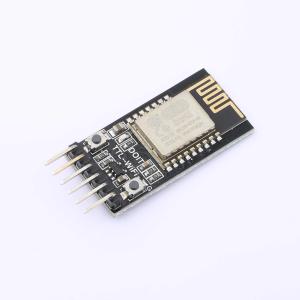

DT-06
ESP8266 开发板,ESP8285芯片,16Mbit Flash,透传
- 描述
- 开发板采用ESP-M2为核心模组，内置webserver，方便研发应用
- 品牌名称
- DOIT(四博智联)
- 商品型号
- DT-06
- 商品编号
- C19949084
- 商品封装
- 插件,34x17mm
- 包装方式
- 袋装
- 商品毛重
- 5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | - | |
| 支持协议 | WIFI4 | |
| 接口类型 | UART | |
| 频率 | 2.4GHz | |
| 天线形式 | PCB |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 15dBm | |
| 工作电压 | 3.3V | |
| 接收电流 | 55mA | |
| 发送电流 | 375mA | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
DT-06 模块引出串口TTL、En、State 等引脚。内置最新版本的串口透传固件可完成WiFi 数据到TTL 串口数据实时透传，模块低功耗控制，状态指示等功能。本模块可直接取代原有的有线串口，蓝牙主从一体模块等，实现嵌入式设备数据采集和控制。
商品特性
- 基于ESP-M2 高性能WiFi 模块，整体尺寸：34mm×17mm×4mm
- 供电电压：4.5V~6.0V，TTL 电压：3.3V（可兼容5.0V）
- 引出管脚：STATE，Txd、Rxd、EN
- 平均电流：80mA；WiFi 数据发送时170mA；深度睡眠模式下20μA
- 内置串口透传固件V3.0，内置Http 服务器通过Web 页面配置
- 支持TCP/UDP 服务器/客户端；局域网UDP 广播
- 支持波特率范围：300bps~3686400bps
- 支持串口AT 指令
- 支持可再编程，OTA 固件升级
- 工作温度范围：-40°C - 125°C
- 串口与WiFi 数据实时无缝透传
- 内置HTTP Web Server，支持网页配置各项参数
- WiFi 支持AP、STA、AP+STA 三种模式
- 支持WiFi STA 模式下自动重连，TCP Client 模式下自动重连
- 串口支持设置波特率、数据位、奇偶校验、停止位、分包时间
- 支持波特率(bps)300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400
- 支持AP 使能、自定义SSID/密码、自定义IP 和网段等
- 自动扫描周边热点，支持STA 使能、DHCP、自定义IP 和网段等
- 支持TCP Server、TCP Client、UDP Server、UDP Client 和UDP 局域网广播
- 远程服务器地址支持DNS 域名自动解析
- 支持通过AT 指令查看状态
- 引出IO4 表征WiFi 状态
应用领域
- 无线数据采集透传
- 智能小车控制
- 无线串口打印机
- 户外LED灯
- 点阵屏
