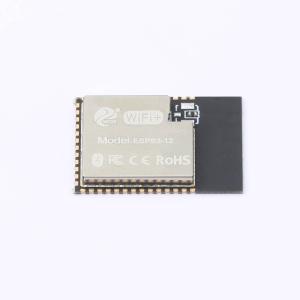

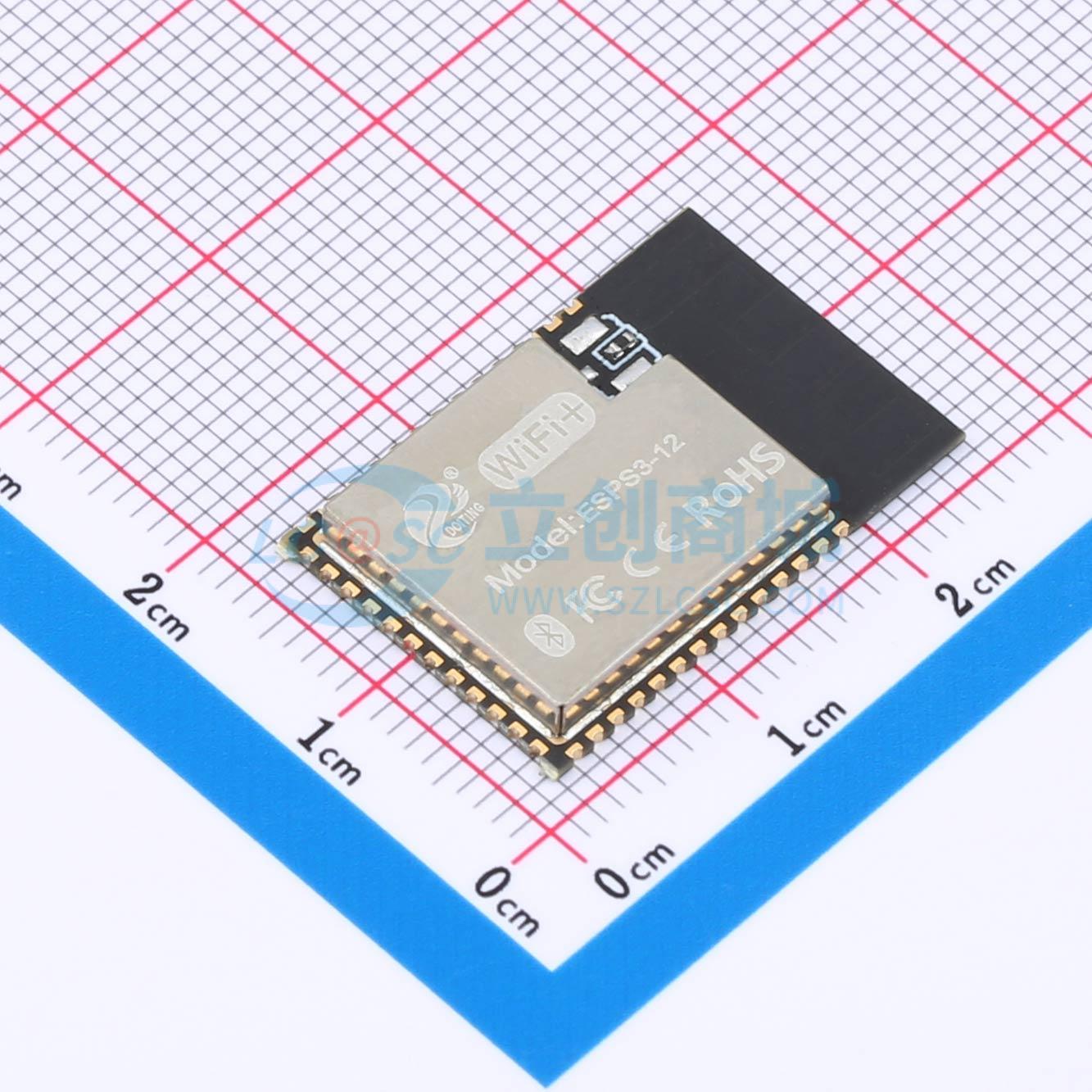

ESPS3-12

ESPS3 - 12 Wi-Fi和蓝牙低功耗（BLE）共存模块是一款高度集成的单芯片低功耗802.11bgn无线局域网（WLAN）网络控制器。它在单个芯片中集成了双核240MHz CPU、WLAN MAC、支持1T1R的WLAN基带、射频（RF）和蓝牙功能。此外，它还提供了一系列可配置的通用输入输出（GPIO）引脚，这些引脚可配置为数字外设，用于不同的应用和控制场景。 ESPS3 - 12模块集成了内部存储器，以实现完整的Wi-Fi协议功能。嵌入式内存配置也为应用开发提供了便利。 ESPS3 - 12模块具备摄像头接口和液晶显示器（LCD）接口，可用于人工智能（AI）应用。 ESPS3 - 12模块支持标准的IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈。用户可以使用它为现有设备添加Wi-Fi功能，也可将其视为独立的网络控制器。

• 芯片：ESP32 - S3FH4R2
• 模块尺寸：16mm x 24mm x 3mm
• 双核240MHz微控制器（MCU）
• 4MB嵌入式闪存
• 2MB伪静态随机存取存储器（pSRAM）
• 384KB只读存储器（ROM）
• 512KB静态随机存取存储器（SRAM） + 16KB实时时钟静态随机存取存储器（RTC SRAM）
• 工作信道中心频率范围：2412 ~ 2484 MHz
• 1T1R模式，数据速率高达150 Mbps
• 发送/接收聚合媒体访问控制协议数据单元（TX/RX A - MPDU），发送/接收聚合服务数据单元（TX/RX A - MSDU）
• 立即块确认（Immediate Block ACK）
• 蓝牙低功耗（BLE）：蓝牙5
• 速率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
• 广播扩展
• 多个广播集
• 信道选择算法#2
• 37个通用输入输出（GPIO）引脚
• 液晶显示器（LCD）接口
• 摄像头接口；集成电路间（IIC） + 集成电路内置音频总线（IIS）
• 通用串行总线（USB）1.1 即插即用（OTG）
• USB串口/联合测试行动小组（JTAG）；安全数字输入输出（SDIO）；通用直接内存访问（GDMA）；时间触发的汽车网络（TWAI，CAN 2.0）；串行外设接口（SPI）；以太网（EN）；电机控制脉冲宽度调制（MCPWM）；模拟数字转换器（ADC）；发光二极管脉冲宽度调制（LED PWM）
• 工作温度：-40℃ - 105℃

• 串口透明传输
• Wi-Fi探测器
• 智能电源插头/智能LED灯
• 摄像头产品
• 传感器网络
• 在线视频（OTT）设备
• 无线定位系统信标
• 工业现场总线
