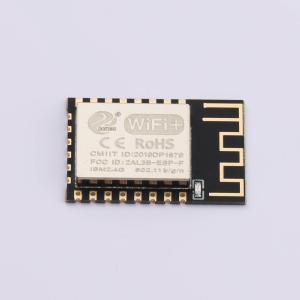

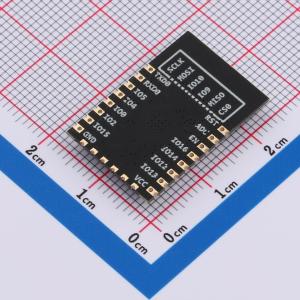

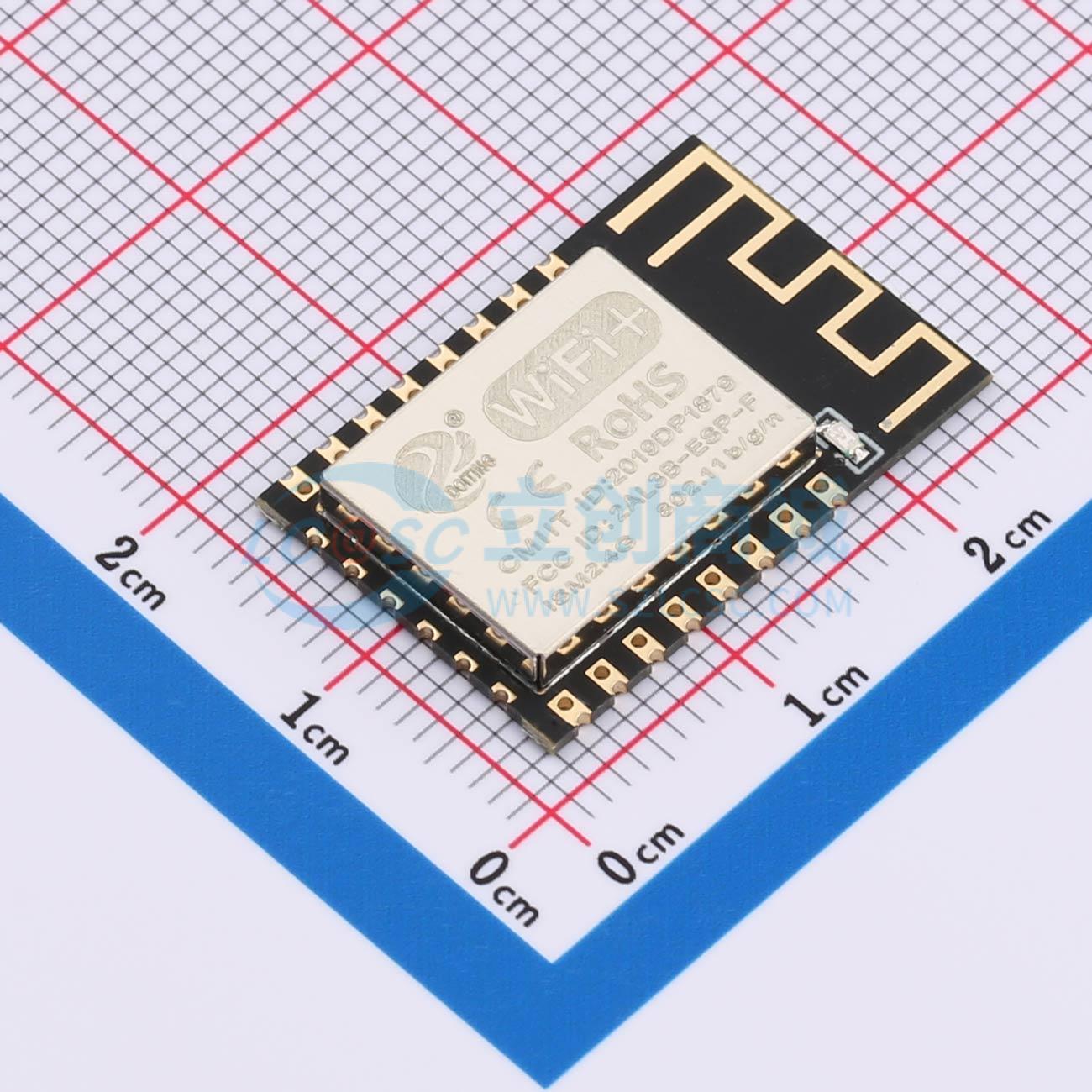

ESP-F
ESP8266 WiFi模组,32Mbit Flash,PCB天线
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 模组采用ESP8266为核心主控，通用类模组，认证齐全
- 品牌名称
- DOIT(四博智联)
- 商品型号
- ESP-F
- 商品编号
- C19949062
- 商品封装
- SMD,24x16mm
- 包装方式
- 编带
- 商品毛重
- 1.835克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | - | |
| 支持协议 | WIFI4 | |
| 接口类型 | UART | |
| 频率 | 2.4GHz | |
| 天线形式 | PCB |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 15dBm | |
| 工作电压 | 3.3V | |
| 接收电流 | 55mA | |
| 发送电流 | 375mA | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
WiFi模块ESP - F采用名为ESP8266的高性能芯片制造。这款小型芯片封装了一个增强型Tensilica L106钻石系列32位内核CPU和一个SRAM。因此，ESP8266具备完整的WiFi功能；它既可以独立应用，也可以作为从设备与其他主CPU协同工作。当ESP8266作为从设备应用时，它可以从板载闪存启动。内置的高速缓冲区不仅有助于提高系统性能，还能优化存储系统。此外，当ESP - F WiFi模块应用于其他MCU设计时，它可以通过SPI/SDIO或I2C/UART接口用作WiFi适配器。 ESP - F WiFi模块支持标准的IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈。用户可以使用它为现有设备添加WiFi功能，也可以将其视为一个独立的网络控制器。无论如何，ESP - F模块以最优的价格提供了多种可能性。
商品特性
- SOC特性：内置Tensilica L106超低功耗32位MCU，主频可达80MHz和160MHz，也支持RTOS；内置TCP/IP协议栈；内置1通道10位高精度ADC；接口包括HSPI、UART、I2C、I2S、红外遥控、PWM、GPIO；深度睡眠电流20uA，关断电流小于10uA；唤醒时间2ms；功耗1.0mW（DTIM3和待机状态）
- Wi - Fi特性：支持802.11 b/g/n/e/i；支持三种模式：Station、SoftAP和SoftAP + STA；支持Wi - Fi Direct（P2P）；支持CCMP（CBC - MAC，计算模式）、TKIP（MIC，RC4）、WAPI（SMS4）、WEP（RC4）、CRC硬件加速；P2P检测、P2P GO模式/GC模式和P2P电源管理；WPA/PA2 PSK和WPS；支持802.11 i安全：预认证和TSN；支持802.11n（2.4 GHz）；802.1h/RFC1042帧封装；支持无缝漫游；支持AT远程升级和云端OTA升级；支持针对安卓和iOS设备的Smart config功能
- 模块接口：2个UART、1个ADC、1个EN、1个唤醒引脚、1个HSPI、1个I2C、1个I2S、11个GPIO、4M SPI闪存
应用领域
- 串口透明传输
- WiFi探测器
- 智能电源插头/智能LED灯
- 网状网络
- 传感器网络
- 无线定位识别
- 无线定位系统信标
- 工业无线控制
