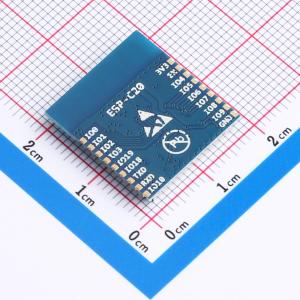

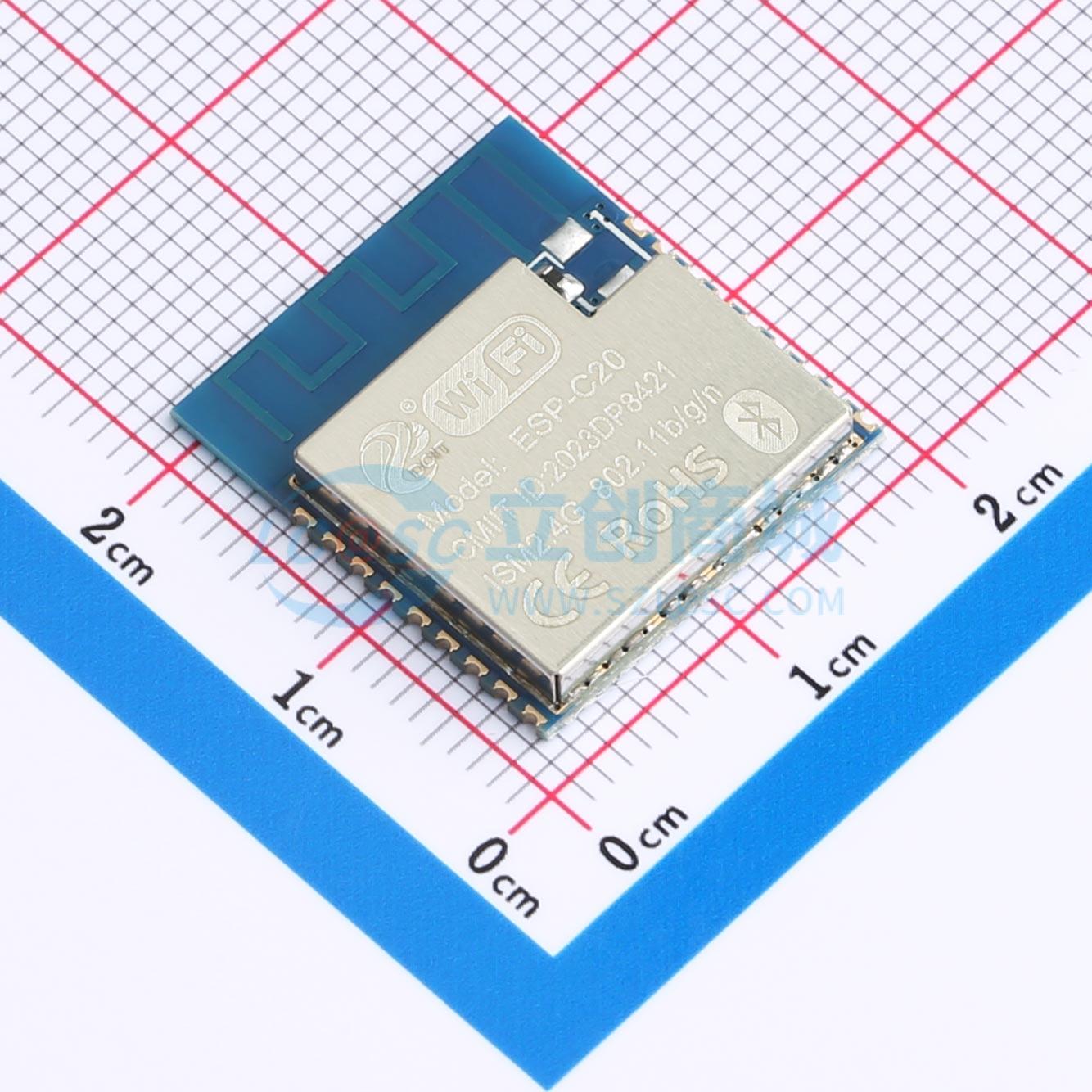

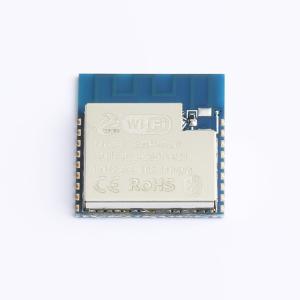

ESPC3-20-N4

ESPC3 - 20 Wi-Fi和蓝牙低功耗（BLE）共存模块是一款高度集成的单芯片低功耗802.11bgn无线局域网（WLAN）网络控制器。它将一个精简指令集计算机（RISC）CPU、WLAN媒体访问控制（MAC）、一个支持1T1R的WLAN基带、射频（RF）和蓝牙集成在单个芯片中。它还提供了一组可配置的通用输入输出（GPIO）引脚，这些引脚可配置为数字外设，用于不同的应用和控制用途。 ESPC3 - 20模块集成了内部存储器，以实现完整的Wi-Fi协议功能。嵌入式内存配置也为应用开发提供了便利。 ESPC3 - 20模块支持标准的IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈。用户可以使用它为已安装的设备添加Wi-Fi功能，也可以将其视为独立的网络控制器。无论如何，ESPC3 - 20 Wi-Fi模块以最优的价格提供了多种可能性。

• 概述
• 芯片：ESP32 - C3
• 模块尺寸：8mm * 20mm * 3mm
• 4MB嵌入式闪存（默认）
• 384KB只读存储器（ROM）
• 400KB静态随机存取存储器（SRAM）
• Wi-Fi特性
• 符合IEEE 802.11 b/g/n标准
• 工作信道中心频率范围：2412 ~ 2484 MHz
• 支持2.4 GHz频段的20 MHz、40 MHz带宽
• 1T1R模式，数据速率高达150 Mbps
• 发送/接收聚合MAC协议数据单元（TX/RX A - MPDU）、发送/接收聚合MAC服务数据单元（TX/RX A - MSDU）
• 立即块确认（Immediate Block ACK）
• 分段和重组
• 自动信标监测（硬件时间戳功能（TSF））
• 4个虚拟Wi-Fi接口
• 同时支持站点模式下的基础架构基本服务集（Infrastructure BSS）、软接入点（Soft - AP）模式、站点 + 软接入点模式和混杂模式
• 蓝牙特性
• 低功耗蓝牙（Bluetooth LE）：蓝牙5、蓝牙Mesh
• 速率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
• 广播扩展
• 多个广播集
• 信道选择算法2
• 外设接口
• 15个通用输入输出（GPIO）引脚
• 2个通用异步收发传输器（UART）
• 集成电路总线（IIC）
• 串行外设接口（SPI）
• 使能（EN）
• 6个脉冲宽度调制（PWM）通道
• 模数转换器（ADC）
• 工作温度：-40℃ - 85℃

• 串口透明传输
• Wi-Fi探测器
• 智能电源插头/智能LED灯
• Mesh网络
• 传感器网络
• 在线视频（OTT）设备
• 无线定位系统信标
• 工业现场总线
