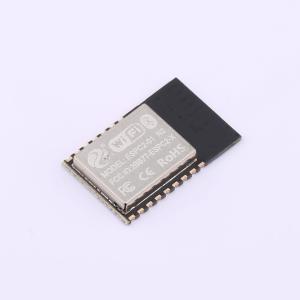

ESPC2-M1-N2
WiFi&Bluetooth模组,ESP8684芯片,16Mbit Flash,MINI模组
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款高度集成的单芯片低功耗802.11bgn无线局域网（WLAN）网络控制器。它将RISC CPU、WLAN MAC、支持1T1R的WLAN基带、射频和蓝牙集成在单个芯片中。还提供了一组可配置的GPIO，用于不同应用和控制。该模块集成了内部存储器以实现完整的Wi-Fi协议功能，嵌入式内存配置也为应用开发提供了便利。支持标准IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈，用户可以用它为已安装设备添加Wi-Fi功能，也可将其视为独立的网络控制器。
- 品牌名称
- DOIT(四博智联)
- 商品型号
- ESPC2-M1-N2
- 商品编号
- C19949082
- 商品封装
- SMD,20x12.3mm
- 包装方式
- 编带
- 商品毛重
- 1.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP8684 | |
| 支持协议 | Bluetooth5.0 | |
| 接口类型 | I2C；GPIO；UART；SPI；PWM；ADC | |
| 发射功率 | 20.5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 接收电流 | 65mA | |
| 发送电流 | 370mA | |
| 接收灵敏度 | -90dBm | |
| 工作温度 | -40℃~+105℃ |
商品概述
ESPC2-M1 Wi-Fi和蓝牙低功耗（BLE）共存模块是一款高度集成的单芯片低功耗802.11bgn无线局域网（WLAN）网络控制器。它将一个精简指令集计算机（RISC）CPU、WLAN媒体访问控制（MAC）、一个支持1T1R的WLAN基带、射频（RF）和蓝牙集成在单个芯片中。它还提供了一系列可配置的通用输入输出（GPIO）引脚，这些引脚可配置为数字外设，用于不同的应用和控制用途。 ESPC2-M1模块集成了内部存储器，以实现完整的Wi-Fi协议功能。嵌入式内存配置也为应用开发提供了便利。 ESPC2-M1模块支持标准的IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈。用户可以使用它为已安装的设备添加Wi-Fi功能，也可以将其视为一个独立的网络控制器。无论如何，ESPC2-M1 Wi-Fi模块以最优的价格提供了多种可能性。
商品特性
- 芯片：ESP32-C2、ESP8684

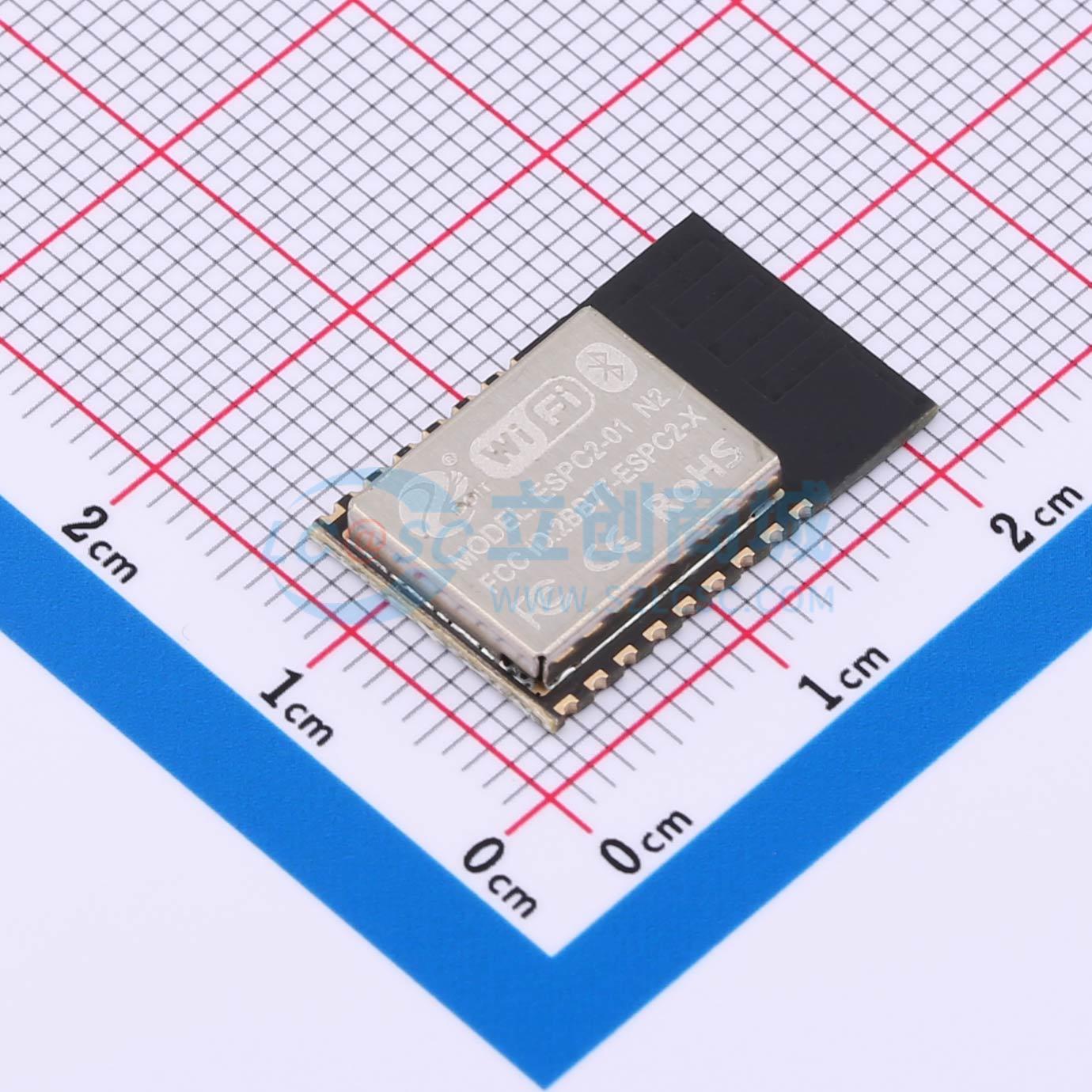

- 模块尺寸：12.3mm x 20mm x 3mm
- 2MB/4MB嵌入式闪存
- 576KB只读存储器（ROM）
- 272KB静态随机存取存储器（SRAM）
- 符合IEEE 802.11 b/g/n标准
- 工作信道中心频率范围：2412 ~ 2484 MHz
- 1T1R模式，数据速率高达72.2 Mbps
- 发送/接收聚合MAC协议数据单元（TX/RX A-MPDU），发送/接收聚合MAC服务数据单元（TX/RX A-MSDU）
- 立即块确认（Immediate Block ACK）
- 分片与重组
- 自动信标监测（硬件时间戳功能，TSF）
- 3个虚拟Wi-Fi接口
- 同时支持站点模式下的基础架构基本服务集（Infrastructure BSS）、软接入点（Soft-AP）模式、站点 + 软接入点模式和混杂模式
- 蓝牙低功耗（BLE）：蓝牙5
- 速率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
- 广播扩展
- 多个广播集
- 信道选择算法#2
- 13个通用输入输出（GPIO）引脚
- 通用异步收发传输器（UART）
- 集成电路总线（IIC）
- 串行外设接口（SPI）
- 使能（EN）
- 6路脉冲宽度调制（PWM）
- 模数转换器（ADC）
- 工作温度：-40℃ - 105℃
应用领域
- 串口透明传输
- Wi-Fi探测器
- 智能电源插头/智能LED灯
- 网状网络
- 传感器网络
- 在线视频（OTT）设备
- 无线定位系统信标
- 工业现场总线
