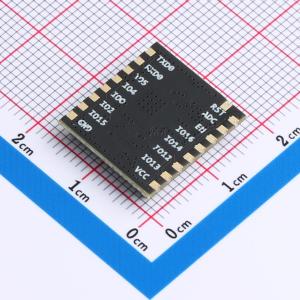

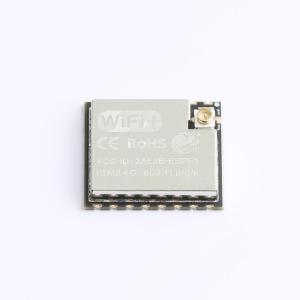

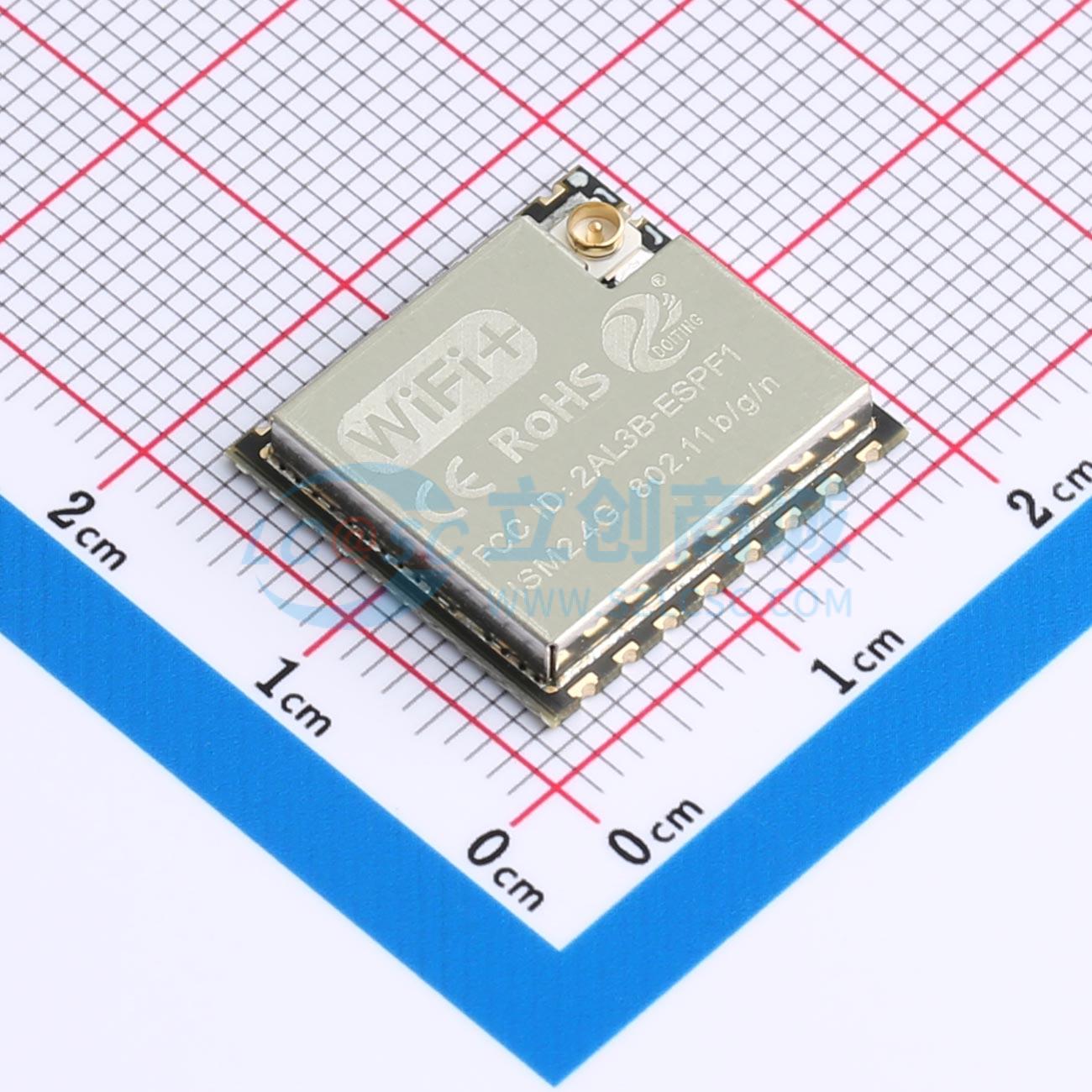

ESP-F1
ESP8266 WiFi模组,32Mbit Flash, IPEX接口模组
- 描述
- 模组采用ESP8266为核心主控，外置天线，通用类模组
- 品牌名称
- DOIT(四博智联)
- 商品型号
- ESP-F1
- 商品编号
- C19949063
- 商品封装
- SMD,17x16mm
- 包装方式
- 编带
- 商品毛重
- 1.6175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | - | |
| 支持协议 | WIFI4 | |
| 接口类型 | UART | |
| 频率 | 2.4GHz | |
| 天线形式 | PCB |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 15dBm | |
| 工作电压 | 3.3V | |
| 接收电流 | 55mA | |
| 发送电流 | 375mA | |
| 接收灵敏度 | -96dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
内置Tensilica L106超低功耗32位MCU，主频可达80MHz和160MHz，支持RTOS；内置TCP/IP协议栈；内置1通道10位高精度ADC；接口包括HSPI、UART、I2C、I2S、红外遥控、PWM、GPIO；深度睡眠电流20uA，切断电流小于10uA；唤醒时间2ms；消耗功率1.0mW（DTIM3和待机状态）。
支持802.11 b/g/n/e/i；支持三种模式：Station、SoftAP、SoftAP + STA；支持Wi-Fi Direct (P2P)；支持CCMP (CBC-MAC, 计算模式)、TKIP (MIC, RC4)、WAPI(SMS4)、WEP(RC4)、CRC的硬件加速；P2P检测、P2P GO模式/GC模式及P2P电源管理；WPA/PA2 PSK和WPS；支持802.11 i安全：预认证和TSN；支持802.11n (2.4 GHz)；802.1h/RFC1042帧封装；支持无缝漫游；支持AT远程升级和云OTA升级；支持Android和iOS设备的Smart config功能。
2个UART；1个ADC；1个En；1个唤醒引脚；1个HSPI；1个I2C；1个I2S；11个GPIOs；4M SPI Flash；模块尺寸：16mm x 17mm x 3mm。
WiFi模块ESP-F1使用高性能芯片ESP8266制造。这款小型芯片封装了增强型Tensilica L106钻石系列32位核心CPU与SRAM。因此，ESP8266具有完整的Wi-Fi功能；它可以独立应用，也可以作为从属与其他主机CPU配合工作。当ESP8266作为从属使用时，可以从板载Flash启动。内置的高速缓存不仅有助于提高系统性能，还优化了存储系统。此外，ESP-F1 WiFi模块可以通过SPI/SDIO或I2C/UART接口用作Wi-Fi适配器，应用于其他MCU设计中。
ESP-F1 WiFi模块支持标准IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈。用户可以使用它为已安装的设备添加Wi-Fi功能，也可以将其视为一个独立的网络控制器。无论如何，ESP-F1模块以最优的价格提供了许多可能性。
应用领域
- 串口透明传输
- WiFi探针
- 智能插座/智能LED灯
- 网状网络
- 传感器网络
- 无线位置识别
- 无线定位系统信标
- 工业无线控制
