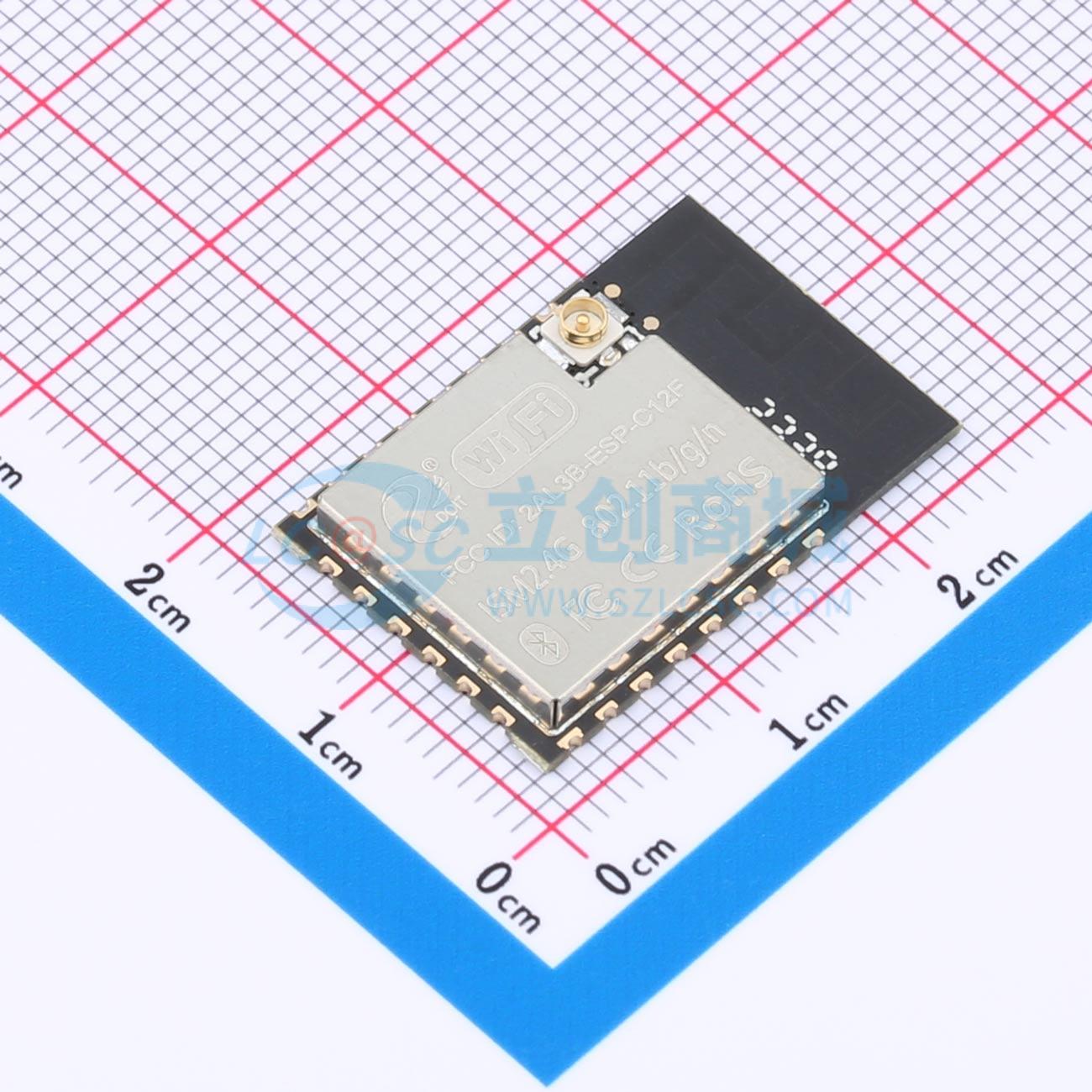

温馨提醒：图片仅供参考，商品以实物为准
ESPC3-12E-N4
WiFi&Bluetooth模组,ESP32-C3芯片,32Mbit Flash,IPEX接口模组
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 模组采用ESP32-C3为核心主控，通用类模组，认证齐全
- 品牌名称
- DOIT(四博智联)
- 商品型号
- ESPC3-12E-N4
- 商品编号
- C19949073
- 商品封装
- SMD,24x16mm
- 包装方式
- 编带
- 商品毛重
- 1.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | - | |
| 支持协议 | WIFI4；BLE5.0 | |
| 接口类型 | UART | |
| 频率 | 2.4GHz | |
| 天线形式 | U.FL |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 18dBm | |
| 工作电压 | 3.3V | |
| 接收电流 | 60mA | |
| 发送电流 | 385mA | |
| 接收灵敏度 | -98dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
ESPC3-12E Wi-Fi和蓝牙低功耗（BLE）共存模块是一款高度集成的单芯片低功耗802.11bgn无线局域网（WLAN）网络控制器。它将RISC CPU、WLAN MAC、支持1T1R的WLAN基带、射频（RF）和蓝牙集成在单芯片中。它还提供了一组可配置的通用输入输出（GPIO）引脚，这些引脚可配置为数字外设，用于不同的应用和控制用途。 ESPC3-12E模块采用ESP32-C3作为Wi-Fi和BLE共存的片上系统（SOC）芯片。 ESPC3-12E模块集成了内部存储器，以实现完整的Wi-Fi协议功能。嵌入式内存配置也为应用开发提供了便利。 ESPC3-12E模块支持标准的IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈。用户可以使用它为已安装的设备添加Wi-Fi功能，也可以将其视为独立的网络控制器。总之，ESPC3-12E Wi-Fi模块以最优的价格提供了多种可能性。
商品特性
- 芯片：ESP32-C3
- 模块尺寸：16mm24mm3mm
- 32Mbit嵌入式闪存（默认）
- 384KB只读存储器（ROM）
- 400KB静态随机存取存储器（SRAM）
- 符合IEEE 802.11 b/g/n标准
- 工作信道中心频率范围：2412 ~ 2484 MHz
- 支持2.4 GHz频段的20 MHz、40 MHz带宽
- 1T1R模式，数据速率高达150 Mbps
- 发送/接收聚合MAC协议数据单元（TX/RX A-MPDU）、发送/接收聚合MAC服务数据单元（TX/RX A-MSDU）
- 立即块确认（Immediate Block ACK）
- 分片与重组
- 自动信标监测（硬件时间戳功能TSF）
- 4个虚拟Wi-Fi接口
- 同时支持基础架构基本服务集（Infrastructure BSS）的站点模式、软接入点模式、站点+软接入点模式和混杂模式
- 蓝牙低功耗（BLE）：蓝牙5、蓝牙Mesh
- 速率：125 Kbps、500 Kbps、1 Mbps、2 Mbps
- 广播扩展
- 多个广播集
- 信道选择算法#2
- 15个通用输入输出（GPIO）引脚
- 2个通用异步收发传输器（UART）
- 集成电路总线（IIC）
- 串行外设接口（SPI）
- 使能（EN）
- 6路脉冲宽度调制（PWM）
- 模数转换器（ADC）
- 工作温度：-40℃ - 85℃
应用领域
- 串口透明传输
- Wi-Fi探测器
- 智能电源插头/智能LED灯
- Mesh网络
- 传感器网络
- 在线视频（OTT）设备
- 无线定位系统信标
- 工业现场总线
