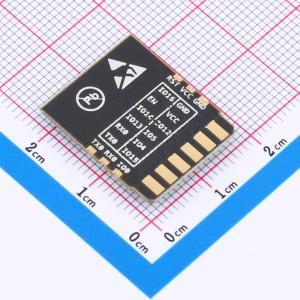

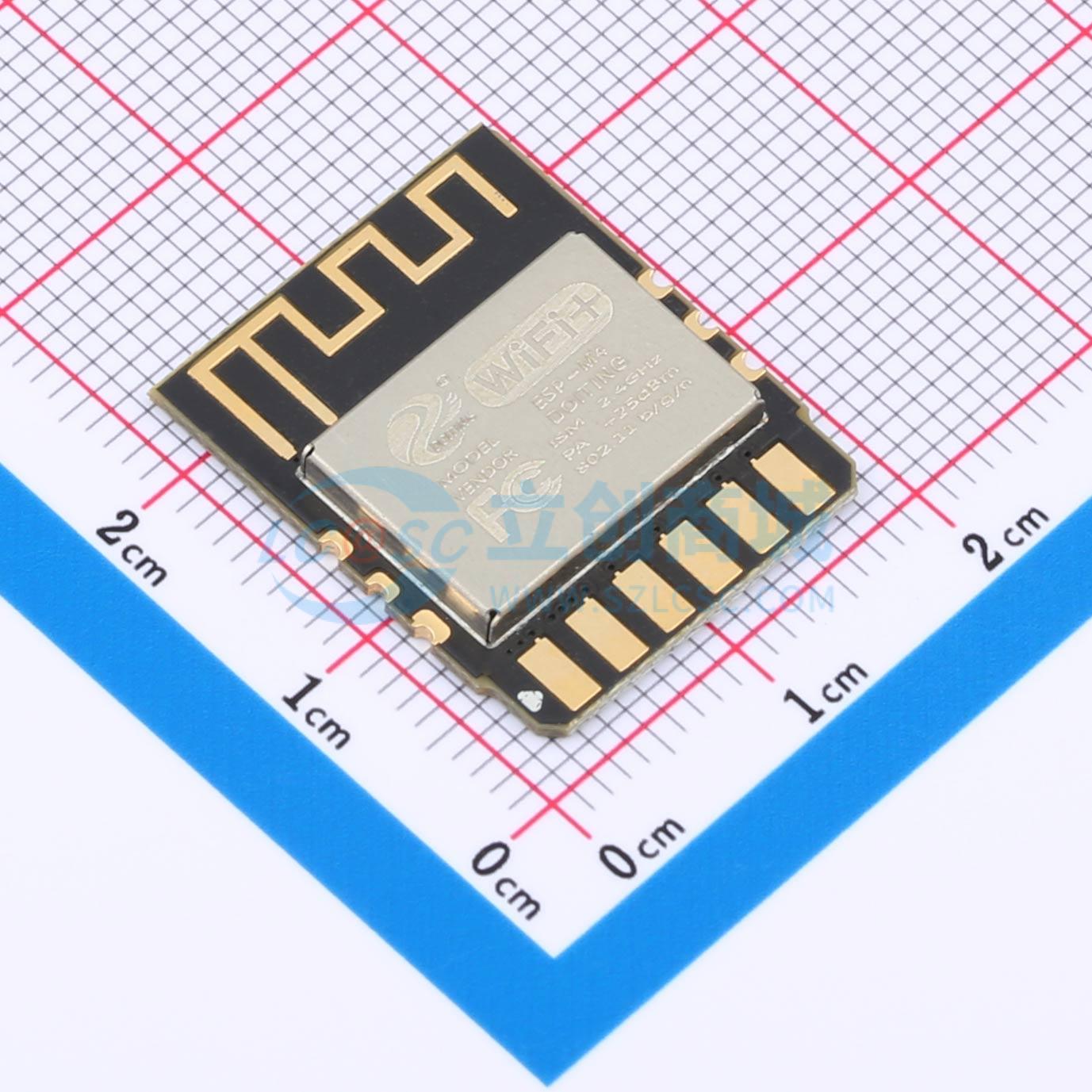

ESP-M4

停产 ESP8285 WiFi模组,16Mbit Flash,金手指模组

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 模组采用ESP8285H16为核心主控，金手指封装，适合电工类产品使用
品牌名称: DOIT(四博智联)
商品型号: ESP-M4
商品编号: C19949059
商品封装: SMD,19.6x18mm
包装方式: 托盘
商品毛重: 1.5克(g)

商品参数

商品概述

WiFi模块ESP - M4采用高性能芯片ESP8266制造。这款小芯片封装了一颗增强型Tensilica L106钻石系列32位内核CPU和一个SRAM。因此，ESP8266具备完整的WiFi功能；它既可以独立应用，也可以作为从设备与其他主CPU协同工作。当ESP8266作为从设备应用时，它可以从板载闪存启动。内置的高速缓冲器不仅有助于提高系统性能，还能优化存储系统。此外，当ESP - M4 WiFi模块应用于其他MCU设计时，可通过SPI/SDIO或I2C/UART接口作为WiFi适配器使用。 ESP - M4 WiFi模块支持标准的IEEE802.11 b/g/n/e/i协议和完整的TCP/IP协议栈。用户可以用它为现有设备添加WiFi功能，也可将其视为独立的网络控制器。总之，ESP - M4模块以最优价格提供了多种可能性。

商品特性

SOC特性：内置Tensilica L106超低功耗32位MCU，主频可达80MHz和160MHz，也支持RTOS；内置TCP/IP协议栈；内置1通道10位高精度ADC；接口包括HSPI、UART、I2C、I2S、红外遥控、PWM、GPIO；深度睡眠电流20uA，关断电流小于10uA；唤醒时间2ms；功耗1.0mW（DTIM3和待机状态）
Wi - Fi特性：支持802.11 b/g/n/e/i；支持三种模式：Station、SoftAP和SoftAP + STA；支持Wi - Fi Direct（P2P）；支持CCMP（CBC - MAC，计算模式）、TKIP（MIC，RC4）、WAPI（SMS4）、WEP（RC4）、CRC硬件加速；P2P检测、P2P GO模式/GC模式和P2P电源管理；WPA/PA2 PSK和WPS；支持802.11 i安全：预认证和TSN；支持802.11n（2.4 GHz）；802.1h/RFC1042帧封装；支持无缝漫游；支持AT远程升级和云端OTA升级；支持安卓和iOS设备的Smart config功能
模块接口：2个UART；1个EN、1个唤醒引脚、1个RST、8个GPIO；内部2M SPI闪存

应用领域

串口透明传输
WiFi探测器
智能电源插头/智能LED灯
网状网络
传感器网络
无线定位识别
无线定位系统信标
工业无线控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	-
	支持协议	WIFI4
	接口类型	UART
	频率	2.4GHz
	天线形式	PCB

	属性	参数值
	发射功率	15dBm
	工作电压	3.3V
	接收电流	55mA
	发送电流	375mA
	接收灵敏度	-96dBm
	工作温度	-40℃~+85℃
