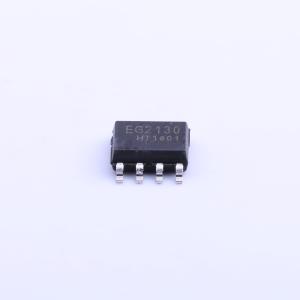

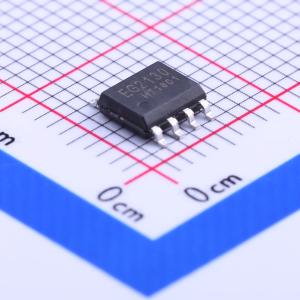

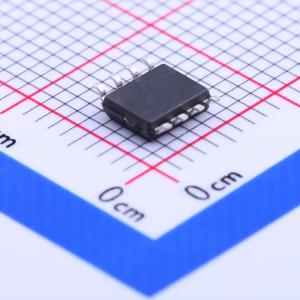

EG2130

SMT扩展库
PCB免费打样

描述: 单相半桥驱动芯片，带SD功能MOS管驱动芯片
品牌名称: EG(屹晶微)
商品型号: EG2130
商品编号: C190342
商品封装: SO-8
包装方式: 管装
商品毛重: 0.14克(g)

商品参数

EG2130三相半桥驱动芯片

EG2130是一款高性价比的带SD功能的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源 DC-DC中的驱动电路。
EG2130 高端的工作电压可达600V，低端Vcc的电源电压范围宽2.8V～20V，静态功耗小于1uA。该芯片输入通道IN内建了一个200K下拉电阻，SD内建了一个200K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+/- 1/1.5A，采用SOP8封装。

产品特点

高端悬浮自举电源设计，耐压可达 600V
适应 5V、3.3V 输入电压
最高频率支持 500KHZ
低端 VCC 电压范围 2.8V-20V
输出电流能力 IO+/- 1A/1.5A
内建死区控制电路
SD输入通道低电平有效，关闭 HO、LO 输出。
外围器件少
静态电流小于 1uA，非常适合电池场合
封装形式：SOP-8

应用领域

移动电源高压快充开关电源
无线充电驱动器
变频水泵控制器
DC-DC电源
无刷电机驱动器
高压Class-D类功放

数据手册PDF

放大查看下载PDF

梯度价格

梯度

售价

折合1管

1+￥2.57

10+￥2.07

30+￥1.85

100+￥1.58￥158

500+￥1.46￥146

1000+￥1.39￥139

优惠活动

购买数量

(100个/管，最小起订量 1 个 )

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交0单
