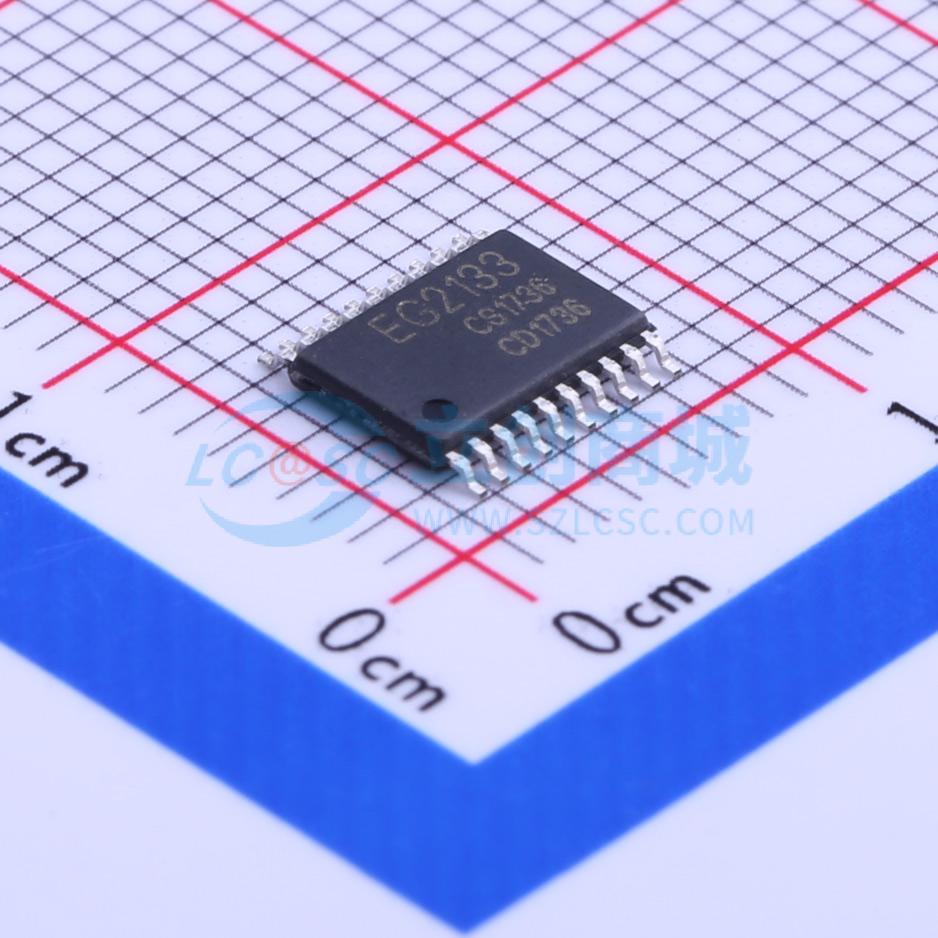

温馨提醒：图片仅供参考，商品以实物为准

EG2133

三相独立半桥驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG2133是一款高性价比的三相半桥驱动芯片，配合六颗Nmos可以组成三相直流无刷电机驱动器。 EG2133是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。 EG2133高端的工作电压可达300V，低端VCC的电源电压范围宽4.5V~20V。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN和LIN内建了一个下拉和上拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力10 + 1.2A/-1.4A，采用TSSOP20封装。
品牌名称: EG(屹晶微)
商品型号: EG2133
商品编号: C190343
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.174克(g)

商品参数

商品概述

EG2133是一款高性价比的大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。 EG2133高端的工作电压可达300V，低端VCC的电源电压范围宽4.5V~20V。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN和LIN内建了一个下拉和上拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力10 + 1.2A/-1.4A，采用TSSOP20封装。

商品特性

高端悬浮自举电源设计，耐压可达300V
集成三路独立半桥驱动
适应5V、3.3V输入电压
最高频率支持500KHz
低端VCC电压范围4.5V - 20V
输出电流能力10 + 1.2A/-1.4A
内建死区控制电路
自带闭锁功能，彻底杜绝上、下管输出同时导通
HIN输入通道高电平有效，控制高端HO输出
LIN(overline)输入通道低电平有效，控制低端LO输出
封装形式：TSSOP20

应用领域

三相直流无刷电机驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相；半桥
	负载类型	MOSFET；IGBT
	灌电流(IOL)	1.4A
	拉电流(IOH)	1.2A

	属性	参数值
	工作电压	4.5V~20V
	上升时间(tr)	25ns
	下降时间(tf)	20ns
	工作温度	-40℃~+125℃
	静态电流(Iq)	100nA
