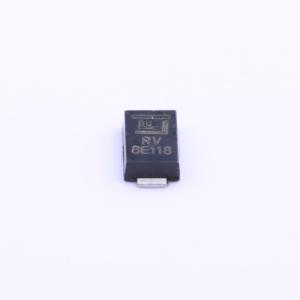

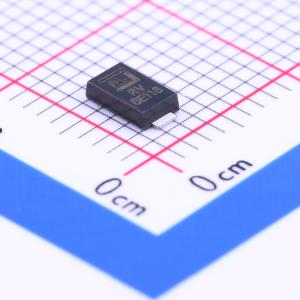

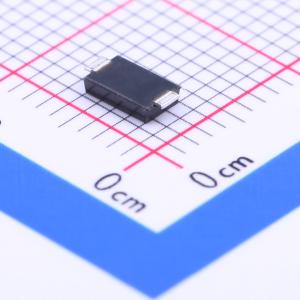

温馨提醒：图片仅供参考，商品以实物为准
SMA6L85A
单向TVS 85V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- Uni, 7'' T&R
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SMA6L85A
- 商品编号
- C207253
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 85V | |
| 钳位电压 | 137V | |
| 峰值脉冲电流(Ipp) | 4.4A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 104V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6L系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。 SMA薄型封装与SMB封装具有相同的电气性能，但拥有业内最低的高度（1.1mm）。
商品特性
- 与标准SMB器件功率相同（600W）
- SMA薄型封装：高度小于1.1mm
- 引脚布局与标准SMA和SMB产品兼容（易于布局）
- 典型故障模式为因过压或过流导致短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC - 61000 - 4 - 2标准，静电放电抗扰度30kV（空气）、30kV（接触）
- 依据IEC 61000 - 4 - 2标准对数据线进行静电放电保护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群保护
- 低电感，出色的钳位能力
- 快速响应时间：从0V到最小击穿电压（VBR）通常小于1.0ns
- 内置应力释放结构
- 玻璃钝化结
- 当最小击穿电压（VBR）>12V时，典型反向电流（IR）小于1μA
- 保证高温回流焊性能：260°C / 40秒
- 结温（TJ）下的击穿电压（VBR）= 25°C时的击穿电压（VBR）×(1 + αTx(TJ - 25)) （αT：温度系数，典型值为0.1%）
- 塑料封装的可燃性等级符合UL标准的V - 0级
- 符合J - STD - 020标准的MSL 1级，无铅回流焊最高峰值温度260°C
- 哑光镀锡无铅
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端表面处理材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、Vcc总线和其他易受影响的电路保护。
