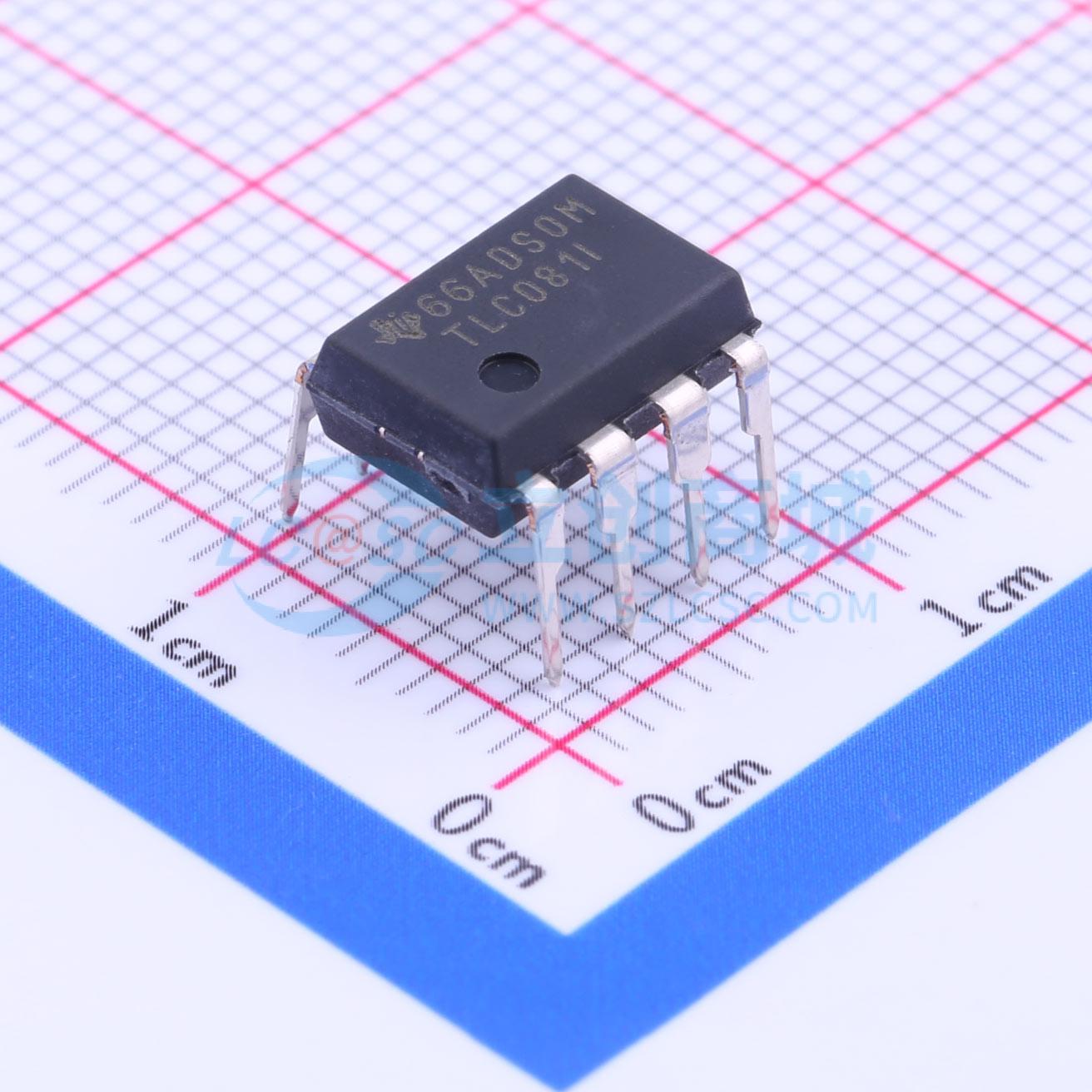

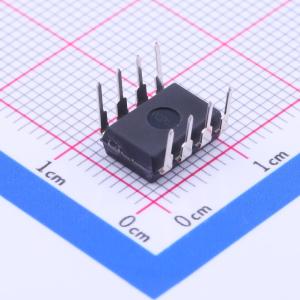

TLC081IP
宽频带高输出驱动单电源运算放大器系列
- 描述
- TLC081 单通道、16V、10MHz、输入接近 V- 的运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC081IP
- 商品编号
- C206183
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 390uV | |
| 输入失调电压温漂(Vos TC) | 1.2uV/℃ | |
| 压摆率(SR) | 19V/us | |
| 输入偏置电流(Ib) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1.9pA | |
| 噪声密度(eN) | 8.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | 57mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~16V | |
| 双电源(Vee~Vcc) | -8V~-2.25V；2.25V~8V |
商品概述
新型 BiMOS 通用运算放大器系列的首批产品是 TLC08x。BiMOS 系列的理念很简单：为从双电源系统转向单电源系统且需要更高交直流性能的 BiFET 用户提供升级途径。BiMOS 的性能指标适用于 4.5 V 至 16 V 的电源电压范围，涵盖商业级（0℃ 至 70℃）和扩展工业温度范围（-40℃ 至 125℃），适用于广泛的音频、汽车、工业和仪器仪表应用。诸如失调调零引脚等熟悉的特性，以及 MSOP PowerPAD 封装和关断模式等新特性，可在各种应用中实现更高的性能水平。 新的 BiMOS 放大器采用获得专利的 LBC3 BiCMOS 工艺开发，将高输入阻抗、低噪声的 CMOS 前端与高驱动能力的双极型输出级相结合，从而兼具两者的最佳性能特点。与前代 TL08x BiFET 放大器相比，交流性能的改进包括 10 MHz 的带宽（提高了 300%）和 8.5 nV/√Hz 的电压噪声（改善了 60%）。直流性能的改进包括确保共模输入电压范围（VICR）包含地电位，标准等级的输入失调电压降低至原来的四分之一，降至 1.5 mV（最大值），电源抑制比提高超过 40 dB，达到 130 dB。此外，该系列放大器还能通过超小尺寸的 MSOP PowerPAD 封装轻松驱动 ±50 mA 的负载，这使得 TLC08x 成为理想的高性能通用运算放大器系列。
商品特性
- 宽带宽：10 MHz
- 高输出驱动能力：– I0H：在 VDD - 1.5 V 时为 57 mA，IOC：在 0.5 V 时为 55 mA
- 高转换速率：– SR+：16 V/µs，SR–：19 V/µs
- 宽电源电压范围：4.5 V 至 16 V
- 电源电流：1.9 mA/通道
- 超低功耗关断模式：IDD：125 µA/通道
- 低输入噪声电压：8.5 nV/√Hz
- 输入失调电压：1.5 µV
- 超小封装：– 8 引脚或 10 引脚 MSOP（TLC080/1/2/3）
