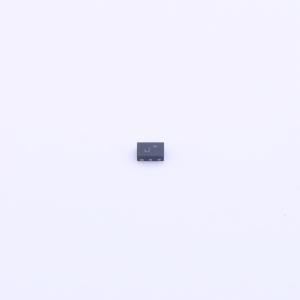

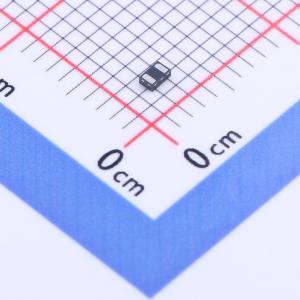

温馨提醒：图片仅供参考，商品以实物为准
ESDA15P60-1U1M
单向TVS 13.2V截止 峰值浪涌电流：57A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDA15P60-1U1M是一款单向单线瞬态电压抑制（TVS）二极管，旨在保护电源线免受电气过应力（EOS）和静电放电（ESD）瞬变影响。该器件非常适合需要高功率TVS且要节省电路板空间的应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA15P60-1U1M
- 商品编号
- C1974751
- 商品封装
- 1610
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 13.2V | |
| 钳位电压 | 22.7V | |
| 峰值脉冲电流(Ipp) | 57A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.2kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.3V | |
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
ESDA15P60-1U1M是一款单向单线瞬态电压抑制（TVS）二极管，旨在保护电源线免受电气过应力（EOS）和静电放电（ESD）瞬变影响。该器件非常适合需要高功率TVS且要节省电路板空间的应用。
商品特性
- 低钳位电压
- 典型脉冲峰值功率：1200 W（8/20 μs）
- 截止电压：13.2 V
- 单向二极管
- 低泄漏电流：25 ℃时为50 nA
- 符合IEC 61000-4-2 4级标准，±30 kV（空气放电）、±30 kV（接触放电）
应用领域
- 智能手机、移动电话、平板电脑
- 便携式多媒体设备
- USB总线电源（VBUS）保护
- 电源保护
- 电池保护
