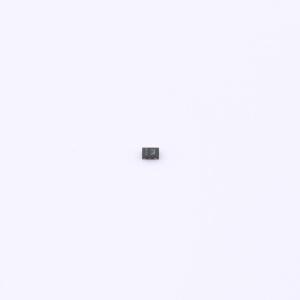

温馨提醒：图片仅供参考，商品以实物为准
ESDA8P30-1T2
单向TVS 6.3V截止 峰值浪涌电流：30A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDA8P30 - 1T2是一款单向单线路TVS二极管，旨在保护电源线免受电气过应力（EOS）和静电放电（ESD）瞬态影响。该器件非常适合需要高功率TVS且节省电路板空间的应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA8P30-1T2
- 商品编号
- C1974797
- 商品封装
- SOD-882T
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 7.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 300nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 170pF |
商品概述
ESDA8P30-1T2是一款单向单线路TVS二极管，旨在保护电源线免受EOS和ESD瞬态影响。该器件非常适合需要高功率TVS且节省电路板空间的应用。
商品特性
- 低钳位电压
- 峰值脉冲功率：300 W（8/20 μs）
- 关断电压6.3V
- 单向二极管
- 低泄漏电流：25°C时为 - 0.3 μA
- 符合以下标准：IEC 61000 - 4 - 2 4级
- ±30kV（空气放电）
- ±30 kV（接触放电）
应用领域
-智能手机、移动电话、平板电脑、便携式多媒体设备-USB VBUS保护-电源保护-电池保护
