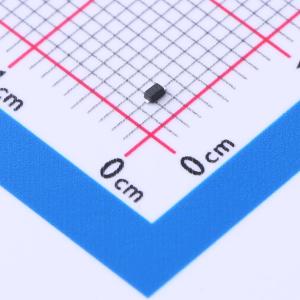

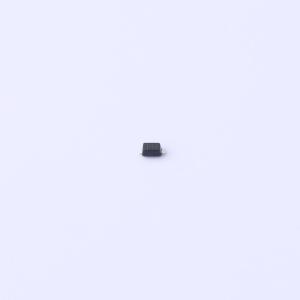

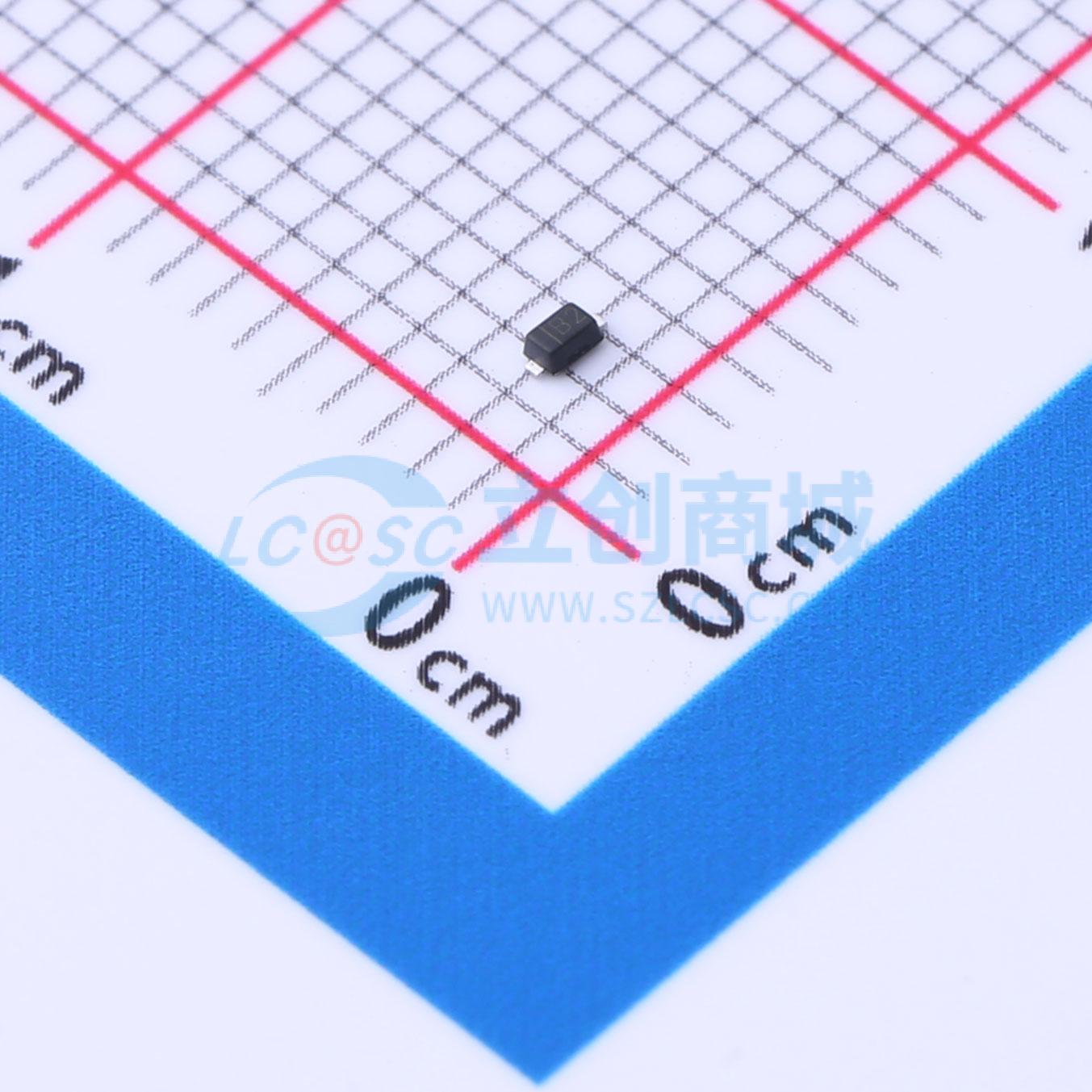

AQHV12-01LTG-C

双向ESD 12V截止峰值浪涌电流：10A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AQHVxx-01LTG-C系列提供了高效的ESD、EFT和雷电浪涌保护元件。它非常适合用于电源接口、乘客充电接口、LED照明模块和低速I/O。其±30kV的ESD额定值超过了IEC 61000-4-2国际标准中规定的最大ESD额定要求，且性能不会下降。AQHV12-C可承受高达10A的浪涌电流（符合IEC 61000-4-5第二版标准），在雷电感应事件中提供低电压钳位水平。
品牌名称: Littelfuse(美国力特)
商品型号: AQHV12-01LTG-C
商品编号: C1974808
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.021克(g)

商品参数

商品概述

AQHVxx-01LTG-C系列提供了高效的ESD、EFT和雷电浪涌保护元件。它非常适合用于电源接口、乘客充电接口、LED照明模块和低速I/O。其±30kV的ESD额定值超过了IEC 61000-4-2国际标准中规定的最大ESD额定要求，且性能不会下降。AQHV12-C可承受高达10A的浪涌电流（符合IEC 61000-4-5第二版标准），在雷电感应事件中提供低电压钳位水平。

商品特性

ESD，IEC 61000-4-2，±30kV接触放电，±30kV空气放电
EFT，IEC 61000-4-4，40A（5/50ns）
雷电保护，AQHV12-C可承受10A（8/20μs，符合IEC 61000-4-5第二版标准）
低钳位电压
可提供生产件批准程序（PPAP）文件
低泄漏电流
通过AEC-Q101认证
湿度敏感度等级（MSL -1）
无卤素、无铅且符合RoHS标准

应用领域

LED照明模块
RS232 / RS485
便携式仪器
CAN和LIN总线
通用I/O
汽车应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交27单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	18V；27V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us
	击穿电压	15V

	属性	参数值
	反向电流(Ir)	5nA
	通道数	单路
	工作温度	-40℃~+150℃@(Ta)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	27pF
