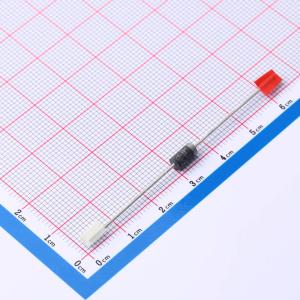

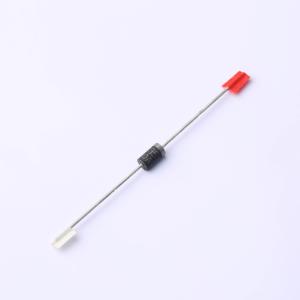

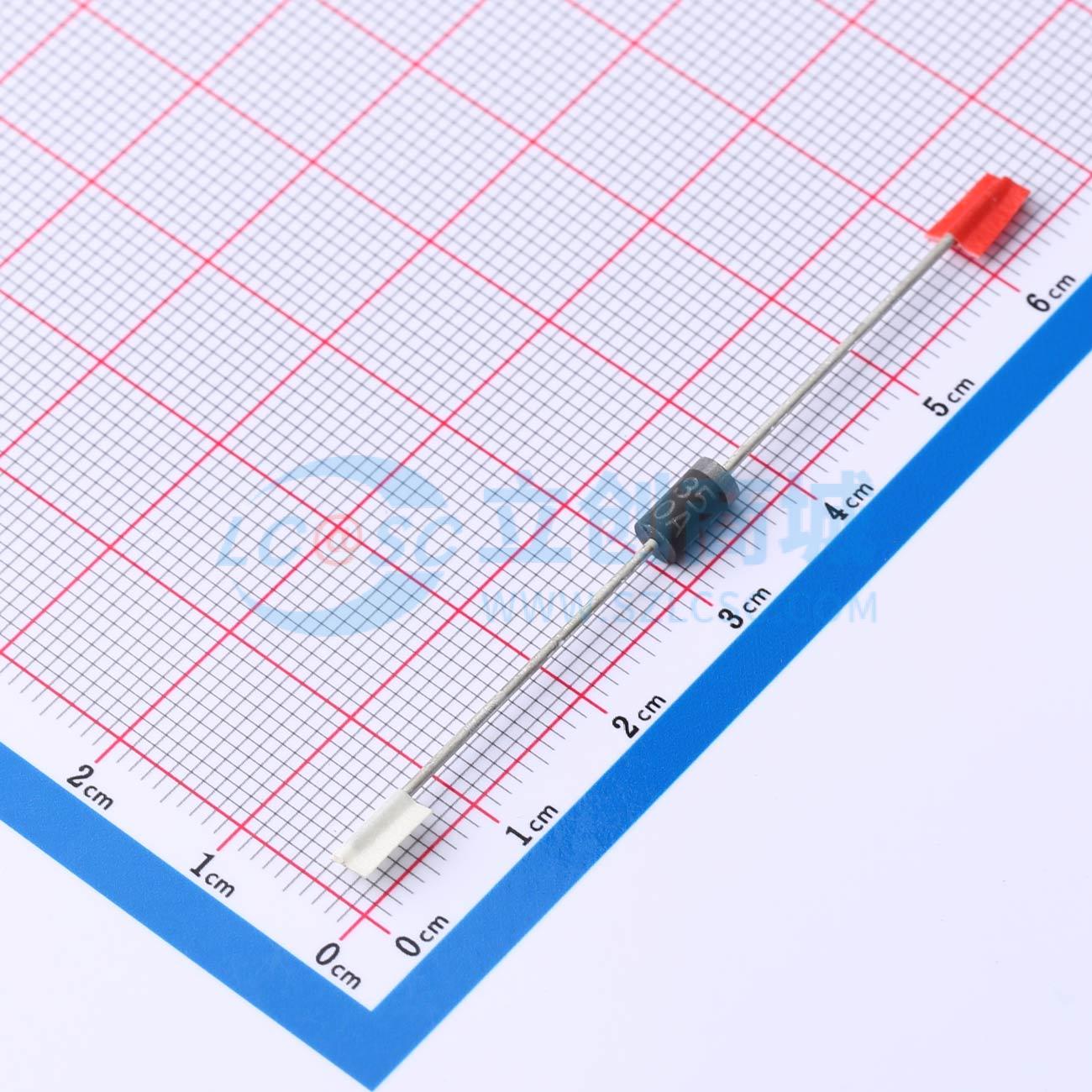

温馨提醒：图片仅供参考，商品以实物为准
P6KE180A
单向TVS 154V截止 峰值脉冲电流：2.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- P6KE180A
- 商品编号
- C1974846
- 商品封装
- DO-204AC(DO-15)
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 154V | |
| 钳位电压 | 246V | |
| 峰值脉冲电流(Ipp) | 2.5A | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 171V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
P6KE系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在10/1000μs波形下具有600W的峰值脉冲能力，重复率（占空比）：0.01%
- DO - 15封装的玻璃钝化芯片结
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 出色的钳位能力
- 典型故障模式为因过压或过流导致短路
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC 61000 - 4 - 2静电放电（ESD）30kV（空气）、30kV（接触）
- 符合IEC 61000 - 4 - 4的数据线路电快速瞬变（EFT）保护
- 低增量浪涌电阻
- 当最小击穿电压（VBR min）>12V时，典型|R|小于1μΔ
- 适用于高温回流焊（260℃/30s）
- V @ T = V @25℃ X(1 + αTx(TJ - 25))（αT：温度系数，典型值为0.1%）
- UL认可的环氧树脂，符合V - 0阻燃等级
- 哑光镀锡无铅
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/ JEDEC J - STD - 609A.01）
应用领域
瞬态电压抑制器（TVS）组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护
