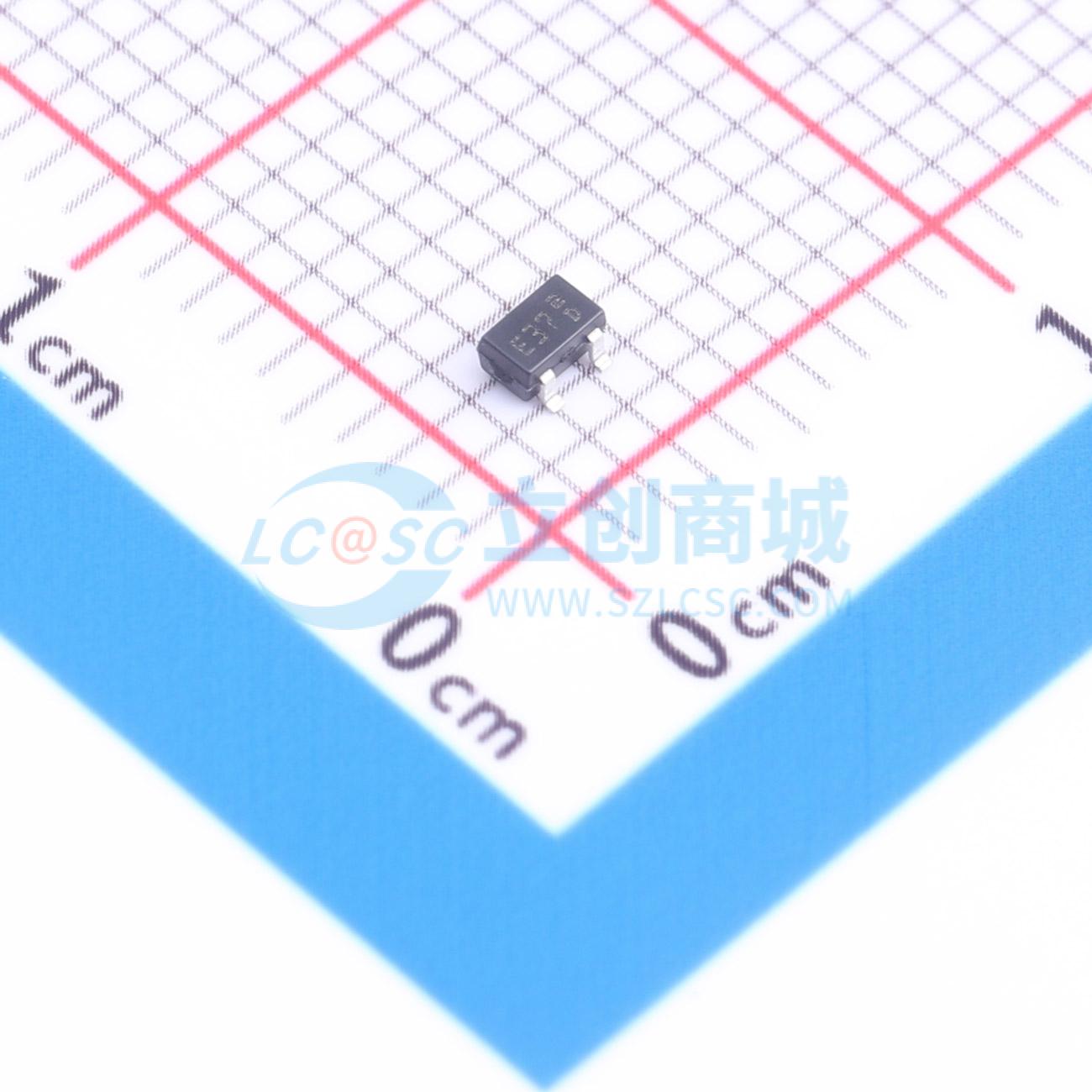

温馨提醒：图片仅供参考，商品以实物为准
ESDA37W
ESDA37W
- 描述
- 用于ESD保护的双路Transil 阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA37W
- 商品编号
- C1974509
- 商品封装
- SOT-323-3
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 37V | |
| 峰值脉冲电流(Ipp) | 6.3A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 43.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 48pF |
商品概述
该器件是一款二极管阵列，旨在保护 1 条线路或 2 条线路免受静电放电 (ESD) 瞬变影响。 该器件非常适合既需要降低线路电容又需要节省电路板空间的应用。 仅连接引脚 1 和 2 时，它也可用作双向抑制器。
商品特性
- 单向器件
- 低泄漏电流（VRM 下 IR 最大值 < 1 μA）
- 300 W 峰值脉冲功率（8/20 μs）
- 高 ESD 保护等级：高达 30 kV
- 高集成度
- 适用于高密度电路板
- 符合 IEC 61000 - 4 - 2 标准（超过 4 级）：30 kV（空气放电），30 kV（接触放电）
应用领域
-娱乐设备-信号通信-连接接口-舒适与便利设备
