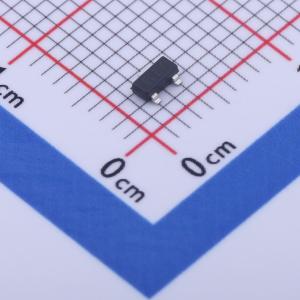

温馨提醒：图片仅供参考，商品以实物为准
ESDA25LY
单向TVS 24V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于ESD保护的汽车用双线Transil 阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA25LY
- 商品编号
- C1974625
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 43V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 30V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | TVS | |
| Cj-结电容 | 50pF |
商品概述
该器件是一款二极管阵列，旨在保护 1 条线路或 2 条线路免受静电放电 (ESD) 瞬变影响。该器件非常适合既要求降低线路电容又要求节省电路板空间的应用。仅连接引脚 1 和 2 时，它也可用作双向抑制器。
商品特性
- 符合 AEC-Q101 标准
- 双单向瞬态电压抑制 (Transil) 功能
- 低漏电流：在 VBR 时，IR 最大值 < 20 μA
- 300 W 峰值脉冲功率 (8/20 μs)
应用领域
-娱乐设备-信号通信-连接接口-舒适与便利系统
