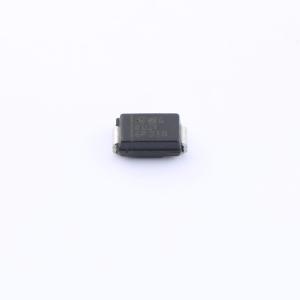

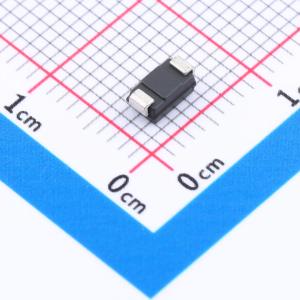

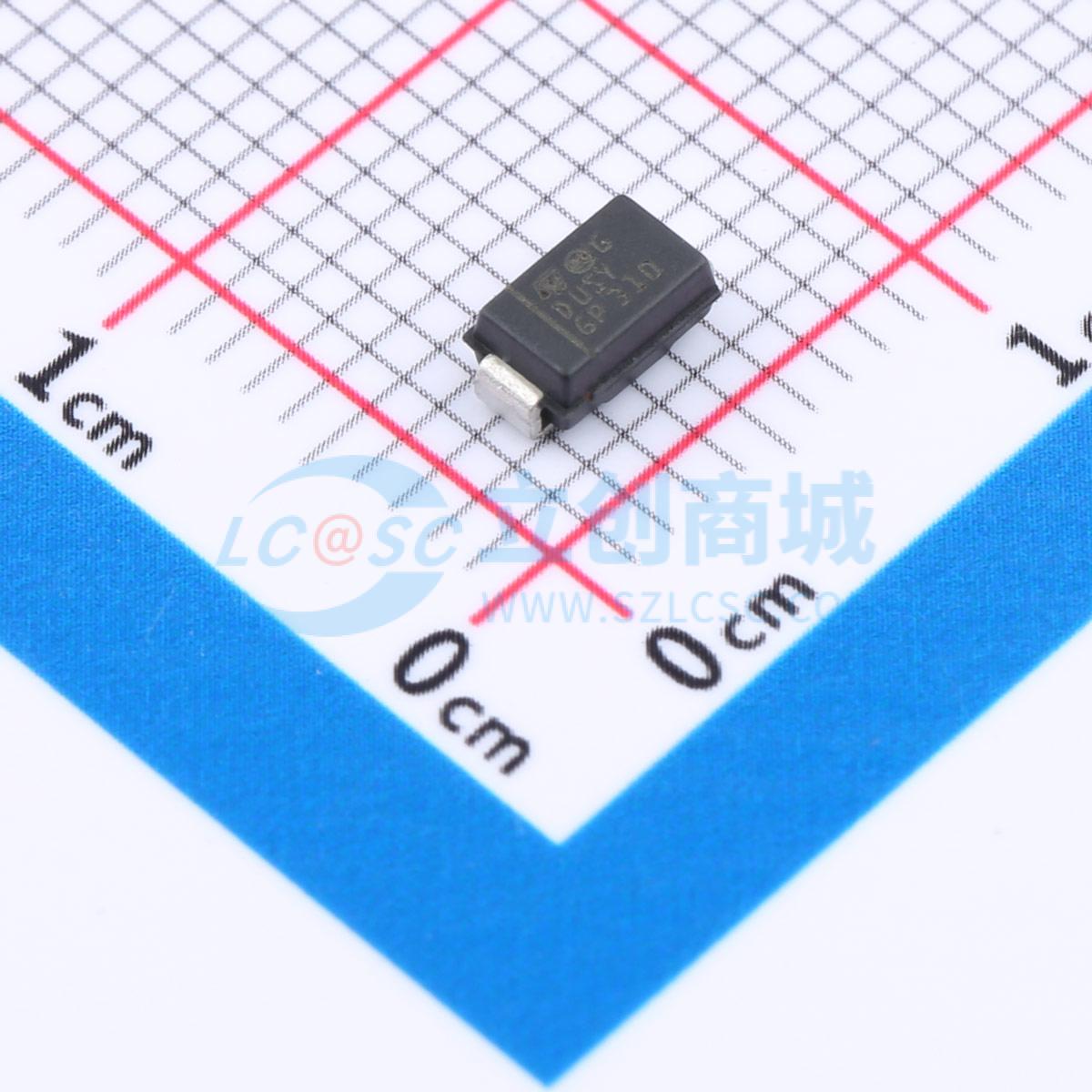

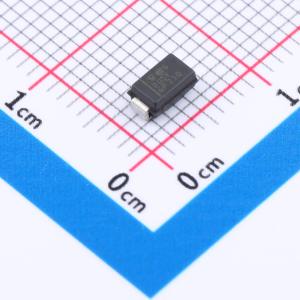

温馨提醒：图片仅供参考，商品以实物为准
SM4T26AY
单向TVS 22V截止 峰值脉冲电流：48A@8/20us
- 描述
- 采用 SMA 封装的汽车 400 W、22 V TVS
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM4T26AY
- 商品编号
- C1974615
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 48.3V | |
| 峰值脉冲电流(Ipp) | 48A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 2.3kW@8/20us | |
| 击穿电压 | 27V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SM4TY瞬态抑制二极管（Transil）系列旨在保护敏感的汽车电路，使其免受ISO 7637 - 2中规定的浪涌影响，并能根据ISO 10605标准抵御静电放电。 平面技术使其适用于需要低泄漏电流和高结温的高端电路，以提供长期的可靠性和稳定性。SM4TY器件采用SMA封装（SMA焊盘尺寸符合IPC 7531标准）。
商品特性
- 峰值脉冲功率：
- 400 W（10/1000 μs）
- 2.3 kW（8/20 μs）
- 截止电压范围：5 V至70 V
- 单向和双向类型
- 低泄漏电流：
- 25 °C时为0.2 μA
- 85 °C时为1 μA
- 最高工作结温（Tjmax）：150 °C
- 在Tjmax时具有高功率能力：270 W（10/1000 μs）
- JEDEC注册封装外形
- 树脂符合UL 94 V0标准
- 通过AEC - Q101认证
